Dettagli:
|
| Risoluzione del Parlamento europeo: | 800 (RGB) ×600 (SVGA) 119PPI | Marchio: | A.U.O. |
|---|---|---|---|
| Dimensione: | 8,4 | Area di visualizzazione: | 170,4 × 127,8 (H×V) |
| Peso del pannello: | 250 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di conservazione: -20 ~ 70 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Angolo di visione: | 80/80/80/60 (tipo) | Apertura dell'incastonatura: | 173.8 ((W) × 131.2 ((H) mm |
| Evidenziare: | Schermo LCD industriale di LVDS,pannello di TFT LCD di 6 bit |
||
| Informazioni di base: | Marchio del pannello |  |

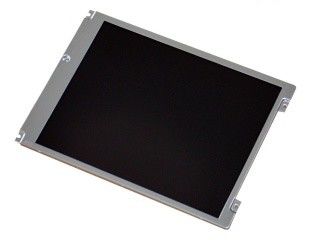

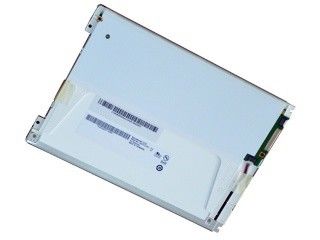

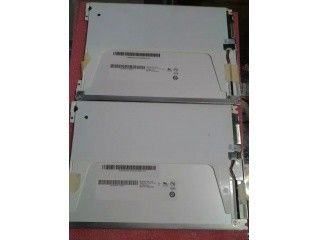

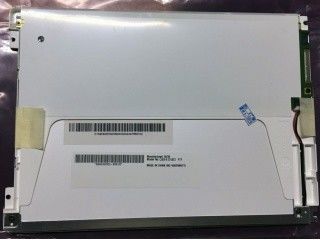

Modello di pannello | G084SN03 V3 |
|---|---|---|---|---|
| Dimensione diagonale | 8.4" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | G084SN03 V.3 | |
| Affidabilità: | Temperature operative. | -20 ~ 70 °C | Temperatura di stoccaggio. | -20 ~ 70 °C |
| Stato della RoHS | |
Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 600 [SVGA] | Punte di passo | 0.071 × 0,213 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.213×0,213 mm (H×V) [119PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 170.4 × 127,8 mm (H × V) | Zona di Bezel | 173.8 × 131,2 mm (H × V) |
| Il contorno Dim. | 203 × 142,5 mm (H × V) | Profondità del profilo | 5.7±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio della faccia (2-Φ3.0, 2-R1.5) | |||
| Altre caratteristiche: | Peso | TBD | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 250 cd/m2 (Typ.) | Rapporto di contrasto | 6001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/60 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | - | Tempo di risposta | 20/10 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.310" Wy:0.330 | Numeri dei colori | 262K/16.2M (6 bit / 6 bit + FRC) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.33 (Tipologia) (9 punti) |
|
| 1931 Color Gamut: | Rapporto NTSC | 48% | sRGB | 68% di copertura |
| Adobe RGB | 51% di copertura | DCI-P3 | Copertura del 50% | |
| Rec.2020 | Copertura del 36% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frequenza di fotogramma: | 60 HzScansione inversa:
| Sì (U/D, L/R) |
|---|---|---|
| Consumo di energia: | 3.66W (tipo) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 3 corde | Tipo di lampada | WLED | Tempo di vita | 30K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | Sostituibile | Importo | 3 corde | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Lampada elettrica: | Input di tensione | 28.8/32.85V (tipo/massimo) | Input corrente | 25/26,3 mA (tipo/massimo) | ||
| Consumo | 2.16/2.63W (tipo/massimo) |
|||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | Con driver a LED |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | ConfigurazioneH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| E&T | 3808K-F04N-02R | 1.25 mm | 4 perni | 1 pezzo | ||
| Guida elettrica: | Input di tensione | 12.0±1.2V | Input corrente | 230 mA (tipo) | ||
| Consumo | 2.76/2.97W (tipo/massimo) | |||||
| Sistema di segnale: | LVDS (1 ch, 6/8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 270/330mA (tipo/massimo) | ||
| Consumo | 0.9/1.2W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSB24013P20 | 10,0 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-140A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 170,4 ((W) × 127,8 ((H) mm, dimensioni di contorno di 203 ((W) × 142,5 ((H) × 6,2 ((D) mm, dimensioni di area di visualizzazione di 173.8 ((W) × 131.2(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di TBD. Come prodotto TN, normalmente bianco, LCM trasmissivo, G084SN03 V3 può fornire 250 cd/m2 luminosità 600:1 rapporto di contrasto trasmissivo, 80/80/80/60 (tipo) (CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 20/10 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori 262K/16.2M, anche con prestazioni di gamma cromatica del 45% (NTSC).Questo prodotto ha adottato 3 corde WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 30K oreG084SN03 V3 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (Typ.).
