Dettagli:
|
| Risoluzione: | 280 ((RGB) × 800, WXGA, 149PPI | Marchio: | A.U.O. |
|---|---|---|---|
| dimensione: | 10.1 | Area di visualizzazione: | 216,96 (W)×135.6 (H) millimetro |
| Peso del pannello: | 400 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di conservazione: -30 ~ 70 °C |
| Visualizzazione di Anglev: | 85/85/85/85 (tipo) | ||
| Evidenziare: | Schermo LCD industriale di LVDS,pannello di TFT LCD di 6 bit |
||

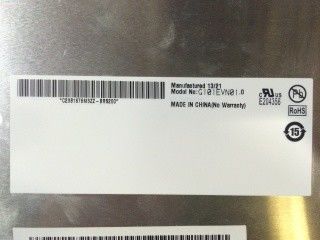

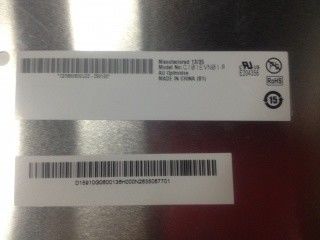

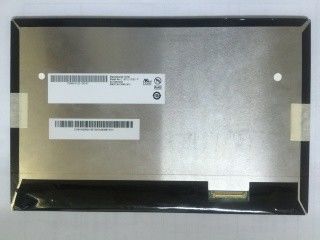

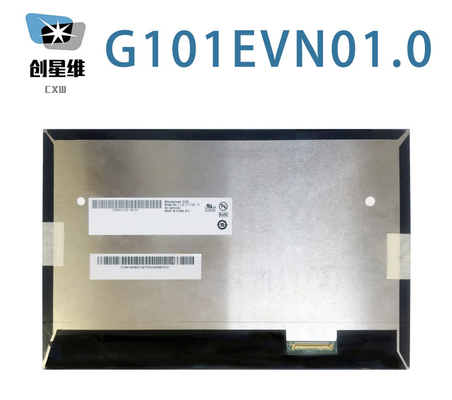

| Dettaglio di base: | Produttore | Nome del modello | G101EVN01.0 | |
|---|---|---|---|---|
| Tipo di pannello | a-Si TFT-LCD, LCM | Un altro nome | - | |
| Dimensione del pannello | 10.1 pollice | Progettato per | ||
| Classificazione massima: | Temperatura OP | -20 ~ 60 °C | Temperatura ST | -30 ~ 70 °C |
| Informazioni di base: | Luminanza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 1300: 1 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Simmetria | Velocità di risposta | 25 (Tipo) (Tr+Td) (ms) | |
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di funzionamento | MVA, normalmente nero, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Colore di supporto | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25 (massimo) ((5 punti) | |
| 1931 Color Gamut: | Rapporto NTSC | 47% | sRGB | 66% di copertura |
| Adobe RGB | Copertura del 49% | DCI-P3 | Copertura del 49% | |
| Rec.2020 | Copertura del 35% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche dei pixel: | Numero di pixel | 1280 ((RGB) × 800 [WXGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,0565 × 0,1695 mm | Pixel Pitch ((W×H) | 0.1695×0.1695 mm [149PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 216.96 ((W) × 135.6 ((H) mm | Complessivamente Dim. | 229.46 ((W) × 149.2 ((H) mm |
| Apertura del bezzolo | 220.36 ((W) × 139.1 ((H) mm | Profondità complessiva | 2.98/4.96 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 16:10 | Stile di forma | ||
| Fissazione: | Senza | |||
| Altri dettagli: | Massa | 187 g (massimo) | Superficie | Rivestimento duro, riflessione 1,5% (massimo) |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 3.4W (massimo) |
| Segnale elettrico: | Corrente di input | 170/245mA (tipo/massimo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.56/0.8W (tipo/massimo.) | Interfaccia del segnale | LVDS (1 ch, 6 bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo fisico | Collegamento | |||

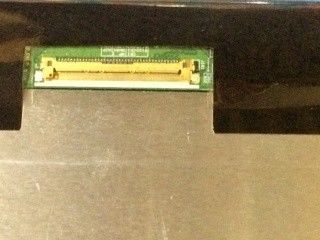

| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JAE | HD1S040HA1 | 1 pezzo | 0.5 mm | 40 perni | LVDS-40P1C6B-060A | |
| Caratteristiche della lampada: | Forma della lampada | - | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | - | La vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Corrente di input | 217 mA (massimo) | Voltaggio di ingresso | 5.5/12.0V (Min./Max.) | ||
| Consumo | 2.6W (massimo) | |||||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 216.96 ((W) × 135.6 ((H) mm, una dimensione di contorno di 229.46 ((W) × 149.2 ((H) × 4.96 ((D) mm, una dimensione di area di visualizzazione di 220.36 ((W) × 139.1 ((H) mm, con trattamento superficiale di rivestimento duro, riflessione 1,5% (Max.), peso netto di 187 g (Max.). come prodotto MVA, normalmente nero, LCM trasmissibile, G101EVN01.0 può fornire 400 cd/m2 luminosità 13001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreG101EVN01.0 utilizza LVDS (1 ch, 6-bit) come sistema di ingresso del segnale, collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
