Dettagli:
|

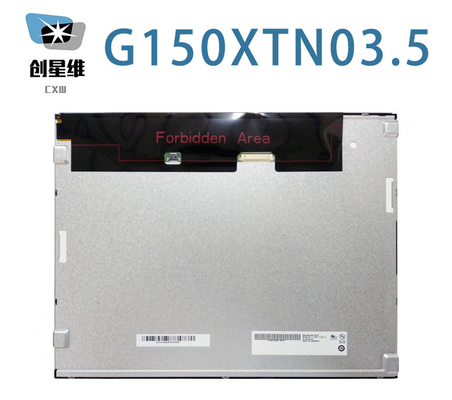

| Numero di modello: | G150XTN03.5 | Marchio: | A.U.O. |
|---|---|---|---|
| dimensione: | 15.0 pollici | Risoluzione: | 1024 ((RGB) × 768 [XGA] 85PPI1920 ((RGB) × 1080 (FHD) 166PPI |
| Brillantezza: | 350 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di funzionamento: 0 ~ 65 °C; Temperatura di stoccaggio: -20 ~ 65 °C |
| Angolo di visione: | 80/80/70/80 (tipo) | ||
| Evidenziare: | Schermo LCD industriale di LVDS,pannello di TFT LCD di 6 bit |
||
| Dimensione del pannello: | 15.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1024 ((RGB) × 768, XGA | Striscia verticale RGB | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 304.128×228.096 mm | 3130,55 × 237,25 mm | 326.5 × 253,5 mm | 10.0 (massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 1.20 kg (massimo.) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/70/80 (tipo) | - | 5.7/2.3 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 60% | 84% | 63% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 63% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | - | - | 50K ((Min.) | - No, no. | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | Con driver a LED | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| E&T | 3808K-F05N-02R | 1 pezzo | 1.25 mm | 5 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 0.375A (Tipo) | 12.0±1.2V | 4.5/5W (tipo/massimo) | ||||
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| G150XTN03.5 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 65 °C | -20 ~ 65 °C |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 304.128 ((W) × 228.096 ((H) mm, una dimensione di contorno di 326.5 ((W) × 253.5 ((H) × 10 ((D) mm, una dimensione di area di visualizzazione di 313.55 ((W) × 237.25(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 1,02 kg (Max.).5 può fornire 350 cd/m2 luminosità 8001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/70/80 (Typ.) (CR≥10) (L/R/U/D) e tempo di risposta di 5,7/2,3 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.2M, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno una durata di vita di 70K oreG150XTN03.5 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (Typ.).
