Dettagli:
|

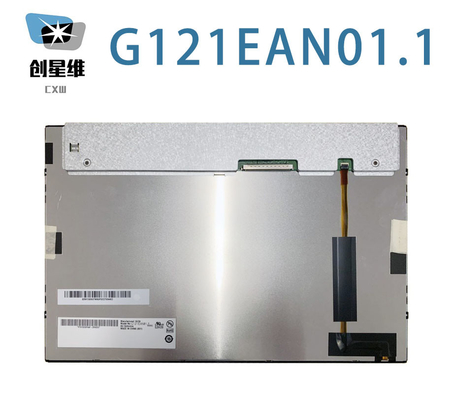

| Numero di modello: | G121EAN01.1 | Marchio: | A.U.O. |
|---|---|---|---|
| dimensione: | 12.1 pollice | Risoluzione: | 1280 ((RGB) × 800 [WXGA] 124PPI |
| Brillantezza: | 400 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -30 ~ 85 °C |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Apertura dell'incastonatura: | 264.22 ((W) × 168.12 ((H) mm |
| Evidenziare: | Schermo LCD industriale di LVDS,pannello di TFT LCD di 6 bit |
||
| Informazioni di base: | Marchio | Modello | G121EAN01.1 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
| Dimensione dello schermo | 12.1" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 85 °C | Temperature operative. | -30 ~ 85 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1280 ((RGB) × 800, WXGA | Punteggio (mm) | 0.068 × 0,204 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.204×0.204 (H×V) [124PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 261.12 ((H) × 163.2 ((V) | Superficie di Bezel ((mm) | 264.22 ((H) × 168.12 ((V) |
| Contorno Dim. ((mm) | 278 ((H) × 184 ((V) | Profondezza ((mm) | 6.95/9.64 (Tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altre specifiche: | Peso | 480 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità di visualizzazione | AHVA, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 25 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K/16.2M (6 bit / 6 bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.33 (massimo) ((5 punti) | |
| 1931 Color Gamut: | Rapporto NTSC | 73% | sRGB | Copertura del 99% |
| Adobe RGB | Copertura del 75% | DCI-P3 | Copertura del 75% | |
| Rec.2020 | 54% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 6.06W |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 500 mA (massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.65W (massimo) | |||||
| Tipo di segnale: | LVDS (1 ch, 6/8-bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| Starconn | 093G30-B0001A-1 | 1 pezzo | 30 perni | 10,0 mm | LVDS-30P1C8B-105A | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 50K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 10/12/15V (min./tipo/massimo) | Fornitura corrente | 0.37/0.41A (tipo/massimo.) | ||
| Consumo | 4.41/4.83W (tipo/massimo) | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 261.12 ((W) × 163.2 ((H) mm, dimensioni di contorno di 278 ((W) × 184 ((H) × 9.64 ((D) mm, dimensioni di area di visualizzazione di 264.22 ((W) × 168.12 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 480 g (massimo). Come prodotto LCM trasmissibile AHVA, normalmente nero, G121EAN01.1 può fornire 400 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di 262K/16.2M colori, anche con prestazioni di gamma cromatica del 99% (sRGB).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreG121EAN01.1 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
