Dettagli:
|

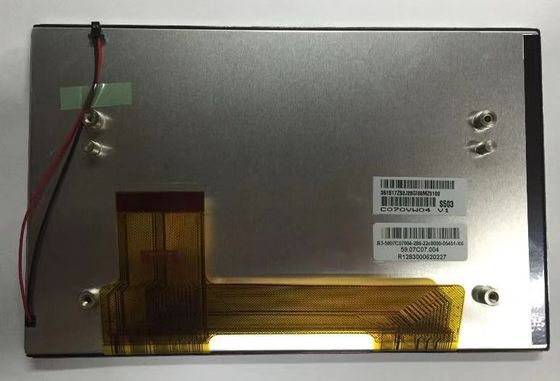

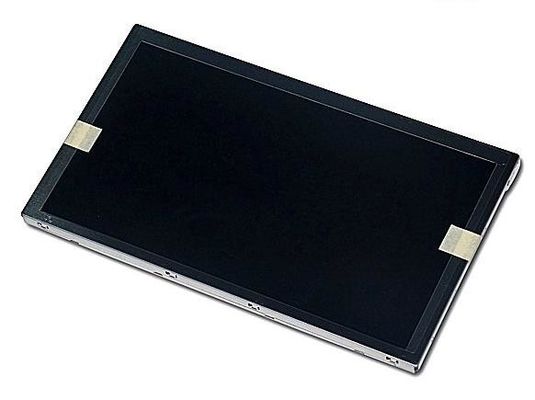

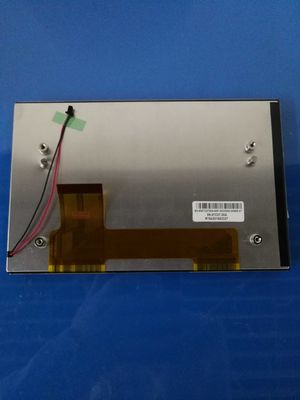

| Numero di modello: | C070VW04 V1 | Marchio: | AUO |
|---|---|---|---|
| Dimensione: | 7 pollici | Risoluzione del Parlamento europeo: | 800×480 RGB |
| Brillantezza: | 450cd/m2 | Intervallo di temperatura: | Temperatura di conservazione: -40 ~ 95 °C Temperatura di funzionamento: -30 ~ 85 °C |
| Angolo di visione: | 80/80/80/80 (tipo) | ||
| Evidenziare: | Schermo LCD industriale di LVDS,AUO Transmissive TFT LCD |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Dimensione del pannello: | 7.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 480, WVGA | Striscia verticale RGB | 00,0635 × 0,1905 mm | 0.1905×0.1905 mm [133PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 152.4 × 91,44 mm | 154.2 × 93,24 mm | 1640,55 × 105,01 mm | 5.6/12.05 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 15:9 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio posteriori (4-M2.6) | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 145 g (tipo) | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 450 cd/m2 (Typ.) | AMVA, normalmente nero, trasmissibile | 15001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/80 (tipo) | Simmetria | 10/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6261K | 262K (6-bit) | X:0.318; Y:0.323 | |
| Variazione di luminosità: | 1.25 (massimo) 9 punti | ||
| Consumo di energia: | 4.75W (tipo) |
|---|---|
| Framerate: | 60 Hz |
| Scansione inversa: | - No, no. |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (tipo) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (tipo) ((VDD/AVDD/VGH/VGL) | - | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | RGB parallelo (1 ch, 6 bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 50 perni | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | Array | 4S3P | 10K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 80/90mA (tipo/massimo) | 14/16V (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | SHR-02V-BK-B | 1 pezzo | 10,0 mm | 2 perni | BLE-2PINS-AC | |
| Imballaggio Cartone: | Importo | Peso | Dimensioni di cartone |
|---|---|---|---|
| 40 pezzi / scatola | 15 kg | 520×340×250 mm (L×W×H) |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 152,4 ((W) × 91,44 ((H) mm, una dimensione di contorno di 164,55 ((W) × 105,01 ((H) × 12,05 ((D) mm, una dimensione di area di visualizzazione di 154.2 ((W) × 93.24 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 145 g (tipo). Come prodotto AMVA, normalmente nero, LCM trasmissivo, C070VW04 V1 può fornire 450 cd/m2 luminosità 1500:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 10/25 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato 4S3P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 10K ore,È inoltre necessario un driver di retroilluminazione esterno. C070VW04 V1 utilizza Parallel RGB (1 ch, 6-bit) come sistema di ingresso del segnale, collegato da 50 pin FPC con tensione di alimentazione di 3.2/12.5/15.0/-9.0V (Tip.)
