Dettagli:
|

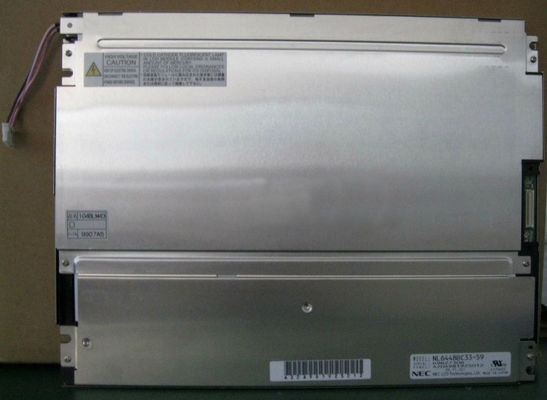

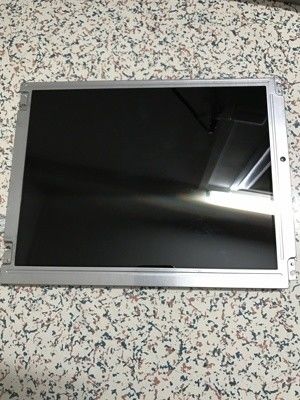

Number di modello: | NL6448BC33-59 | Marca: | NEC |
---|---|---|---|
Dimensione: | 10.4inch | Risoluzione: | 640×480RGB |
Luminosità: | 450cd/m2 | Tipo della lampada: | CCFL |
Gamma di temperature: | Impiegati di funzionamento.: -10 ~ °C 70; Impiegati di stoccaggio.: -20 ~ °C 80 | ||
Evidenziare: | Esposizione del NEC TFT di LVDS,Pannello di VGA 76PPI TFT LCD |
Informazioni di base: | Marca | Modello 1 compatibile | Tipo | Alias di modello |
---|---|---|---|---|
NL6448BC33-59 | Un-si TFT LCD, LCM | - | ||
Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di stoccaggio | Resistenza di vibrazione |
-10 ~ °C 70 | -20 ~ °C 80 | 2.0G (un ² di 19,6 m/s) |
Dimensione del pannello: | A 10,4 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
640 (RGB) ×480, VGA | Banda verticale di RGB | 0.110×0.330 millimetro | 0.330×0.330 millimetro [76PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
211.2×158.4 millimetro | 215.4×161.8 millimetro | 243×185.1 millimetro | 10.5±0.5 millimetro | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | ||
Fissazione: | Fori di montaggio del fronte (2-Φ3.5, 2-R1.75) sull'incastonatura sinistra e giusta | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 475/500g (tipo. /Max.) | Chiaro, rivestimento duro (3H) |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 450 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 600:1 (tipo.) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
70/70/45/55 (tipo.) (CR≥10) | 6 in punto | 8/25 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
6485K | 262K (6 bit) | X: 0,313; Y: 0,329 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
44% | 62% | 46% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
46% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variazione di luminanza: | 1.25/1.40 (tipo. /Max.) (5 punti) |
Consumo di energia: | 5.8W (tipo.) |
---|---|
Frame per secondo: | 60Hz |
Ricerca inversa: | Sì (180°) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
180/120mA (tipo.) | 3.3/5.0V (tipo.) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | CMOS (1 ch, 6 pungenti) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
ORE | DF9C-31P-1V | pc 1 | 1,0 millimetri | 31 perno | DRGB-31P1C6B-010F |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato superiore) | Diritto | 2 pc | - | Sostituibile (104LHS43) | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
2.0/5.0/5.5mA (minuto/tipo. /Max.) | 520V (tipo.) | |||||
Tensione d'apertura | Frequenza della lampada | |||||
850/1100V (minuto) (Ta=+25/-10℃) | 50/70KHz (minuto/massimo) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | Nessun | ||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHR-03VS-1 | pc 1 | 4,0 millimetri | 3 perni | BLL-3PINS-LHH |
