Dettagli:
|
| Dimensione: | 3,7 pollici | Luminanza: | un ² di 200 cd/m (tipo.) |
|---|---|---|---|
| Numero del pixel: | 480 ((RGB) × 640 (VGA) 217PPI | Nome del modello: | LS037V7DW03 |
| Angolo di visione: | 80/80/80/80 (tipo) | Tipo dello schermo: | LCM, CG-silicio |
| Interfaccia del segnale: | TTL | Disegno (mm): | 65 × 89,2 (H × V × D) |
| Rifornimento di tensione: | 3.3V (Tipo) (VSHD) | Valutazioni: | Temperatura di conservazione: -20 ~ 70 °C Temperatura di funzionamento: -10 ~ 60 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Esposizione tagliente di QVGA TFT LCD |
||

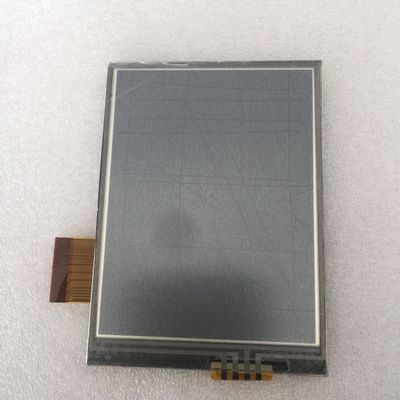

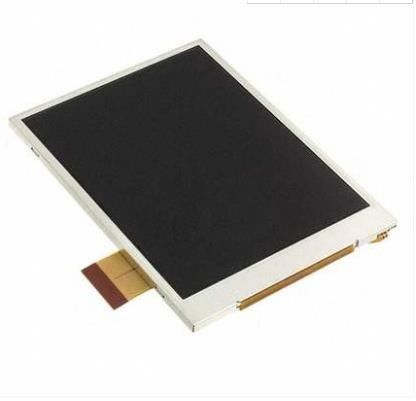

La serie LS037 LS037V7DW03 LS037V7DW01
| Informazioni di base: | Produttore | Modello di pannello 2 Compatibile | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LS037V7DW03 | CG-Silicone, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -10 ~ 60 °C | -20 ~ 70 °C | - |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 200 (Typ.) | 80/80/80/80 (tipo) | 15/20 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasflettivo | 200: 1 (Tipico) (Trasmettitore) 2:1 (Tipico) (Riflettente) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6963K | 262K (6-bit) | X:0.300; Y:0.350 | |
| Variante bianca: | 1.67 (massimo) 9 punti | ||
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | 2/4% (min.Typ.) | |
| Dimensione del pannello: | 3.7" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 480 ((RGB) × 640 [VGA] | Striscia verticale RGB | 0.117×0.117 [217PPI] | 0.039 x 0.117 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 56.16 ((H) × 74.88 ((V) | 59.8 ((H) × 78.5 ((V) | 65 ((H) × 89.2 ((V) | 3.6 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo ritratto | 34 (H:V) | ||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 38.0g (Tipo) | - | - | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 7S1P | 1 stringa | - | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 270,9/31,5 V (tipo/massimo) | 16/20 mA (tipo/massimo) | 446.4/630 mW (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Incluso nell'interfaccia del segnale del pannello | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (Tipo) (VSHD) | 45/75mA (tipo/massimo) | - | ||||
| Voltaggio per segnali di visualizzazione: | GND≤VIL≤0,2VSHD; 0,8VSHD≤VIH≤VSHD | |||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | RGB parallelo (1 ch, 6 bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.3 mm | 51 perni | 1 pezzo | ||||

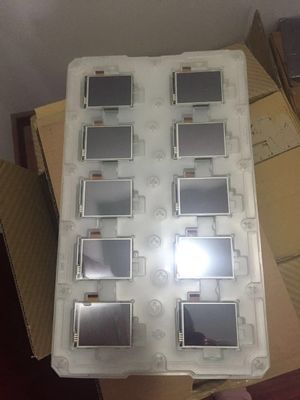

| Confezione: | Quantità | Peso | Dimensione della scatola |
|---|---|---|---|
| 100 pezzi / scatola | TBD | 575×360×225 mm (L×W×H) |
