Dettagli:
|
| Modello: | LS026B8PX02 | Marchio: | Tagliente |
|---|---|---|---|
| Formato: | 240 ((RGB) × 400 [WQVGA] 180PPI | Dimensione: | 2,6 pollici |
| Tipo: | CG-Silicone, LCM | Fonte di luce: | WLED [4S1P], conducente W/O |
| Luminanza: | un ² di 200 cd/m (tipo.) | Angolo di visione: | 80/80/80/80 (tipo) (CR≥10) Sinistra / destra / su / giù |
| Fornitore di energia: | 10.0/-5.1V (Tipo) (VDD/GVSS) | Ambiente: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di stoccaggio: -20 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Esposizione tagliente di QVGA TFT LCD |
||
La serie LS026 LS026B8PX04
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| SCHIARPO | LS026B8PX02 | CG-Silicone, LCM | - | |
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 60 °C | -20 ~ 70 °C | - |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Dettagli D-IC: | IR3M77 incorporato |
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 200 cd/m2 (Typ.) | ASV, normalmente nero, trasflettivo | 2601 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/80 (tipo) | Simmetria | 13/18 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 7351K | 262K | X:0.300; Y:0.320 | |
| Prestazioni: | Tipo 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | 10,0/2,0% (min./tipo) |
| Dimensione del pannello: | 2.6 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 240 ((RGB) × 400, WQVGA | Striscia verticale RGB | 0.047×0.141 mm | 0.141×0.141 mm [180PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 33.84×56,4 mm | - | 400,8 × 68,1 mm | 2.3±0,1 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 35 (W: H) | Tipo ritratto | ||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 12.0g | - | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 0.52/0.04mA (tipo) (IDD/GISS) | 10.0/-5.1V (Tipo) (VDD/GVSS) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | RGB parallelo (1 ch, 4 bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.3 mm | 35 perni | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 1 stringa | 4S1P | - | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 20/35mA (tipo/massimo) | TBD | 123 mW (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale del pannello | - No, no. | ||||
| Imballaggio Cartone: | Importo | Peso | Dimensioni di cartone |
|---|---|---|---|
| 400 pezzi / scatola | 110,0 kg | 360×525×225 mm (L×W×H) |
LS026B8PX02 supporta il display240 ((RGB) × 400(WQVGA) con rapporto di aspetto di 3:5 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 33,84 ((W) × 56,4 ((H) mm, dimensioni di contorno di 40,8 ((W) × 68,1 ((H) × 2.4 ((D) mmCome prodotto LCM ASV, normalmente nero e trasflettivo, LS026B8PX02 può fornire 200 cd/m2 di luminosità di display con rapporto di contrasto trasmissivo di 260:1, 80/80/80/80 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 13/18 (Typ.) ((Tr/Td) ms., presentando così una tavolozza di 262K colori.Questo prodotto ha adottato 4S1P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce EdgeLS026B8PX02 utilizza Parallel RGB (1 ch, 4-bit) come sistema di ingresso del segnale, collegato da 35 pin FPC con tensione di alimentazione di 10.0/-5.1V (tipo)
![2,6" 240 (RGB) ×400 [WQVGA] 180PPI esposizione tagliente LS026B8PX02 di TFT LCD del ² di 200 cd/m 0](/images/load_icon.gif){kind=icon}
Persona di contatto: Ms. Shirley
Telefono: +8613352991648
Fax: 852-3-1828535

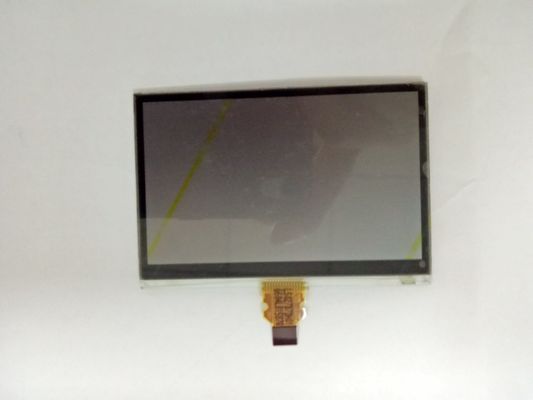

![2,6" 240 (RGB) ×400 [WQVGA] 180PPI esposizione tagliente LS026B8PX02 di TFT LCD del ² di 200 cd/m](/photo/pl33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)

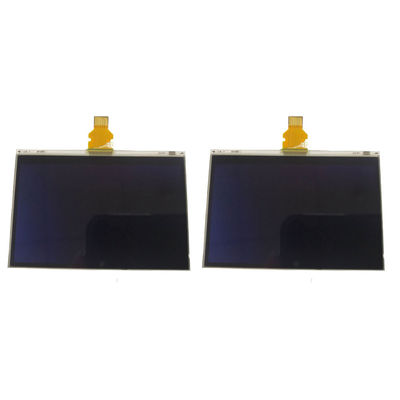

![2,6" 240 (RGB) ×400 [WQVGA] 180PPI esposizione tagliente LS026B8PX02 di TFT LCD del ² di 200 cd/m](/photo/pm33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)
