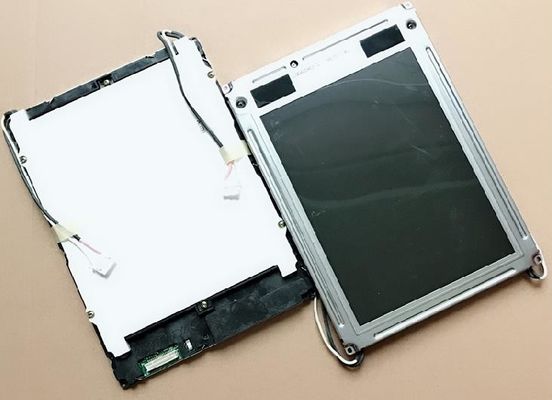

Dettagli:
|
| Nome del modello: | LQ64D343R | Dimensione: | 6,4" |
|---|---|---|---|
| Area attiva ((mm): | 1300,56 × 96,96 (H × V) | Area dell'incastonatura (millimetri): | 136.2 × 100,0 (H × V) |
| Numero del pixel: | 640×480RGB | Tipo dello schermo: | LCM, Un-si TFT LCD |
| Lampade di sfondo: | 2 PC CCFL, 50.000 ore, senza autista. | Luminanza: | ² di 300cd/m |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Esposizione tagliente di QVGA TFT LCD |
||
LQ64 Serie LQ64D343R LQ64D343 LQ64D342 LQ64D341
| Informazioni di base: | Marchio | SCHIARPO | Modello | LQ64D343R |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 6.4" | Alias | LQ64D343 R | |
| Ambiente: | Temperatura di stoccaggio. | -25 ~ 70 °C | Temperature operative. | 0 ~~ 55 °C |
| RoHS | Vibrazione | - |
| Caratteristiche dei pixel: | Risoluzione | 640 ((RGB) × 480, VGA | Punteggio (mm) | 0.068 × 0,202 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.204×0.202 (H×V) [124PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 130.56 ((H) × 96.96 ((V) | Superficie di Bezel ((mm) | 136.2 ((H) × 100.0 ((V) |
| Contorno Dim. ((mm) | 175 ((H) × 126,5 ((V) | Profondezza ((mm) | 12.0 (tipo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori di montaggio della faccia (2-Φ2).2; 2-2.2×3,0) | |||
| Altre specifiche: | Peso | 280 g (massimo) | Trattamento | Antiglare (Haze 28%), rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 300 (Typ.) | Rapporto di contrasto | 1501 (min.) (Trasmissiva) |
|---|---|---|---|---|
| Angolo di visione | 70/70/40/70 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 20/40 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.325 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6518K | Uniformità bianca | 1.45 (massimo) ((5 punti) |
| Segnale elettrico: | Fornitura di tensione | 5.0V (Tipo) (VCC) | Fornitura corrente | 250/360mA (tipo/massimo) (ICC) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 6 bit) | Tensione del segnale | VIL≤0,3VCC; 0,7VCC≤VIH | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| HRS | DF9BA-31P-1V | 1 pezzo | 31 perni | 10,0 mm | DRGB-31P1C6B-010K | |

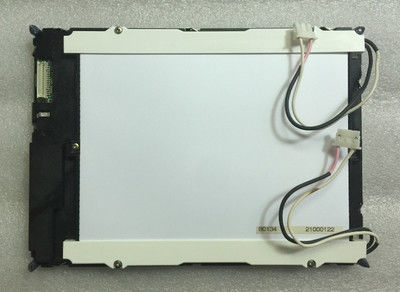

| Caratteristiche della retroilluminazione: | Forma | Diritta. | Tipo | CCFL | Posizione | Tipo di luce di bordo (alto e basso) |
|---|---|---|---|---|---|---|
| Sostituzione | Sostituibile (LQ0B197) | Quantità | 2 pezzi | Tempo di vita | 50K (tip.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 360 V (tipo) | Fornitura corrente | 2.0/6.0/6.5mA (min./tipo/massimo) | ||
| Frequenza | 20/35/60KHz (min./tipo/massimo) | Voltaggio di avvio | 800/1000V (massimo) (Ta=+25/0°C) | |||
| Consumo | 4.32W (Tipo.) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JST | BHR-03VS-1 | 2 pezzi | 3 perni | 40,0 mm | BLL-3PINS-HNL | |
| Guidatore di retroilluminazione: | - No, no. | |||||
