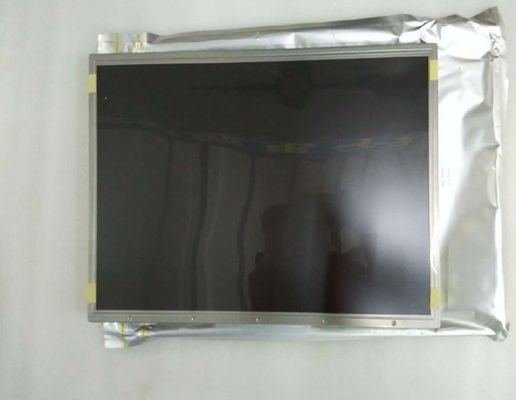

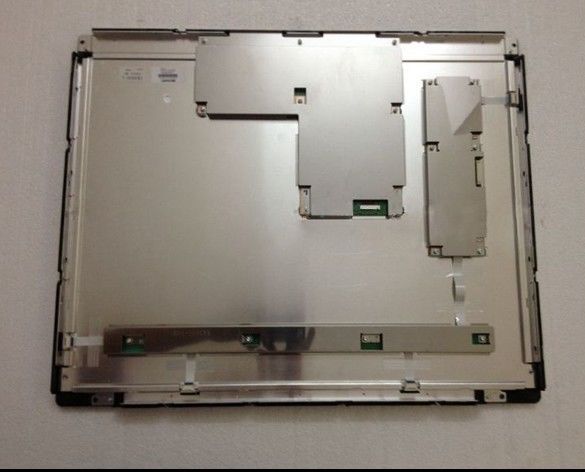

Dettagli:
|
| Dimensione diagonale: | 23,1" | Modello: | LQ231U1LW32 |
|---|---|---|---|
| Luminanza: | 500cd/m² | Formato del pixel: | 1600×1200RGB |
| Area dell'incastonatura: | 476.4 ((H) × 358.8 ((V) mm | Tipo: | Un-si TFT LCD, LCM |
| Descriva tenue.: | 530 (H)×431.5 (V) ×24.9 (D) millimetro | Modalità di funzionamento: | ASV, normalmente nero, trasmissivo [copyright Panelook, copia è severamente vietata] Famiglia IPS: A |
| Fonte di luce: | WLED, ore 50k, con il driver del LED | Ambiente: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di stoccaggio: -25 ~ 65 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Esposizione tagliente di QVGA TFT LCD |
||
LQ231 Serie LQ231U1LW32 LQ231U1LW31 LQ231U1LW21
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 500 (Typ.) | 85/85/85/85 (min.) | 12 (Tipo) (Tr+Td); 8 (Tipo) (G a G) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 600: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7992K | 16.7M (8-bit) | X:0.292; Y:0.315 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 62% | 80% | 63% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 65% | 47% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.33 (massimo) 9 punti | ||
| Dimensione del pannello: | 23.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1600 ((RGB) × 1200 [UXGA] | Striscia verticale RGB | 0.294×0.294 [86PPI] | 0.098 x 0.294 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 470.4 ((H) × 352.8 ((V) | 476.4 ((H) × 358.8 ((V) | 530 ((H) × 431,5 ((V) | 23.9/24.9 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori per il montaggio della faccia (4-Ф4.5) sulla lunetta sinistra e destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 4.50 kg (massimo.) | - | Antiglare (Nebbia 40%), Rivestimento duro (2H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 50K ((Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | S12B-PH-SM4-TB | 20,0 mm | 12 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0V (tipo) | 5.0/5.8A (tipo/massimo) | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 1.10/1.80A (tipo/massimo.) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | OpenLDI | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-WE31P-HFE | 1.25 mm | 31 perni | 1 pezzo | ||
LQ231U1LW32 supporta il display1600 ((RGB) × 1200(UXGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 470.4 ((W) × 352.8 ((H) mm, dimensioni di contorno di 530 ((W) × 431.5 ((H) × 24.9 ((D) mm, area di visualizzazione di 476,4 mm, con trattamento superficiale di Antiglare (Haze 40%), rivestimento duro (2H), peso netto di 4,50 kg (Max.).LQ231U1LW32 può fornire 500 cd/m2 luminosità display 6001 rapporto di contrasto trasmissivo, 85/85/85/85 (min.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 12 (Typ.) ((Tr+Td); 8 (Typ.)
