Dettagli:
|
| Numero di modello: | TM062RDH03 | Marchio: | TiANMA |
|---|---|---|---|
| Dimensione: | A 6,2 pollici | Risoluzione del Parlamento europeo: | 800 ((RGB) × 480 [WVGA] 150PPI |
| Brillantezza: | 400 cd/m2 (Typ.) | Angolo di visione: | 75/75/60/70 (tipo) |
| Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C | ||
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
| Dettaglio di base: | Produttore | Nome del modello | TM062RDH03 | |
|---|---|---|---|---|
| Tipo di pannello | a-Si TFT-LCD, LCM | Un altro nome | - | |
| Dimensione del pannello | 6.2 pollici | Progettato per |
|
|
| Classificazione massima: | Temperatura OP | -20 ~ 70 °C | Temperatura ST | -30 ~ 80 °C |
| Informazioni di base: | Luminanza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 500: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle 12 | Velocità di risposta | 20 (Tipo) (Tr+Td) (ms) | |
| Angolo di visione | 75/75/60/70 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.296" Wy:0.329 | Colore di supporto | 262K/16.2M (6-bit / 6-bit + Dithering) |
| Temperatura del colore | 7458K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 48% | sRGB | Copertura del 67% |
| Adobe RGB | Copertura del 50% | DCI-P3 | Copertura del 50% | |
| Rec.2020 | Copertura del 36% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche dei pixel: | Numero di pixel | 800 ((RGB) × 480 [WVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,05725 × 0,161 mm | Pixel Pitch ((W×H) | 0.17175×0,161 mm [150PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 137.4 ((W) × 77.28 ((H) mm | Complessivamente Dim. | 155.2 ((W) × 88.2 ((H) mm |
| Apertura del bezzolo | 140.7 ((W) × 80.4 ((H) mm | Profondità complessiva | 40,9 ± 0,3 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 16:9 | Stile di forma | ||
| Altri dettagli: | Massa | TBD | Superficie | Antiglare |
| Scansione inversa: | Sì (U/D, L/R) |
|---|---|
| Controllo del tempo (T-CON): | T-CON incorporato |
| Segnale elettrico: | Corrente di input | 5/25/0.4/0.4mA (Tipo) ((ICC/IVDD/IGH/IGL) | Voltaggio di ingresso | 3.3/9.84/19/-7V (Tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | TTL (1 ch, 6/8-bit) | |||
| Voltaggio logico per segnali: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||

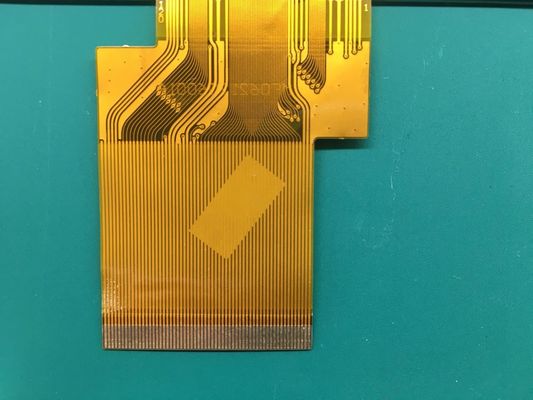

| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | FPC | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 60 perni | ||||
| Caratteristiche della lampada: | Forma della lampada | Array | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 3S8P | La vita | 20K (Tip.) (ore) | |
| Lampada elettrica: | Corrente di input | 160/200mA (tipo/massimo) | Voltaggio di ingresso | 9.6V (tipo) | ||
| Consumo | 1.54/1.92W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JST | BHSR-02VS-1 | 1 pezzo | 3.5 mm | 2 perni | BLE-2PINS-AC | |
| Guidatore di retroilluminazione: | - No, no. | |||||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 137,4 ((W) × 77,28 ((H) mm, dimensioni di contorno di 155,2 ((W) × 88,2 ((H) × 5,2 ((D) mm, dimensioni di area di visualizzazione di 140.7 ((W) × 80.4 ((H) mm, con trattamento superficiale di Antiglare, peso netto di TBD. Come prodotto LCM TN, normalmente bianco e trasmissivo, TM062RDH03 può fornire 400 cd/m2 di luminosità di visualizzazione 500:1 rapporto di contrasto trasmissivo, 75/75/60/70 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 20 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Dithering per ogni punto, presentando così una tavolozza di colori da 262K/16.2M, anche con prestazioni di gamma di colori del 47% (NTSC).Questo prodotto ha adottato 3S8P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreTM062RDH03 utilizza TTL (1 ch, 6/8-bit) come sistema di input del segnale,
