Dettagli:
|
| Dimensione dello schermo: | 19" | Nome del modello: | LQ190E1LW61 |
|---|---|---|---|
| Tipo della lampada: | WLED, ore 50k, con il driver del LED | Angolo di visione: | 85/85/85/85 (tipo.) (CR≥10) |
| Interfaccia di segnale: | LVDS (2 ch, 8 bit), un connettore di 30 perni | Risoluzione: | 1280 ((RGB) × 1024, SXGA, 86PPI |
| Brillantezza: | 470cd/m2 | Ambiente: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di conservazione: -25 ~ 60 °C |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||

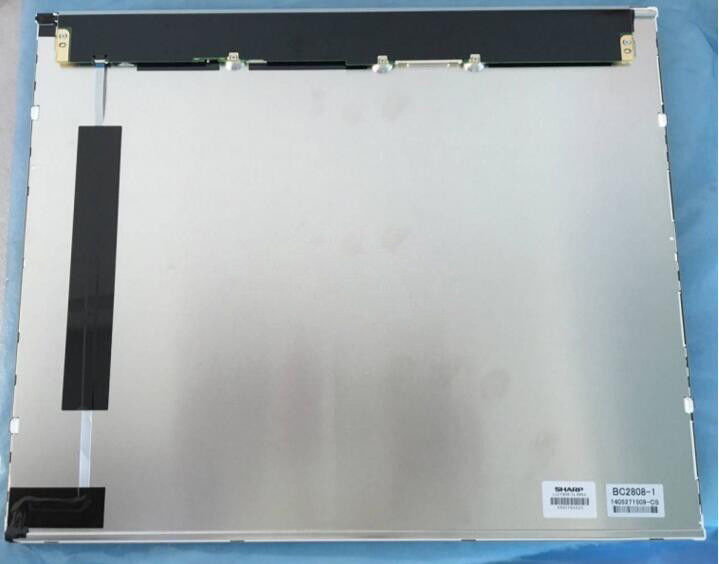

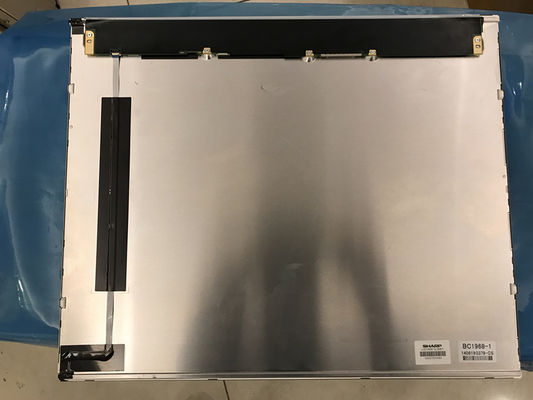

LQ190 Serie LQ190E1LW72 LQ190E1LW62 LQ190E1LW61
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LQ190E1LW61 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 60 °C | -25 ~ 60 °C | - |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 470 (tipo) | 85/85/85/85 (tipo) | 35 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 1500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 92% | 100% | 88% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 94% | 68% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.33 (massimo) 9 punti | ||
| Dimensione del pannello: | 19.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 1024 [SXGA] | Striscia verticale RGB | 0.294×0.294 [86PPI] | 0.098 x 0.294 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 376.32 ((H) × 301.056 ((V) | - | 396 ((H) × 323,5 ((V) | 11.5±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 54 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 1.30 kg (massimo.) | - | Antiglare (Haze 3%), Rivestimento duro (2H) | ||
| Scansione inversa: | - No, no. |
|---|---|
| Frequenza verticale: | 60 Hz |
| Consumo di energia: | 26.8W |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 50K ((Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| Con driver a LED | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | SM10B-SHLS-TF | 10,0 mm | 10 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0V (tipo) | 2.0/2.5A (tipo/massimo) | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 0.5/1.0A (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-XB30SSRLA-HF16 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-200A | |
