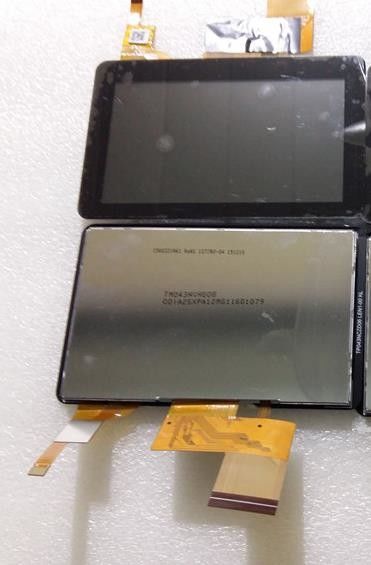

Dettagli:
|
| Numero di modello: | TM043NVHG08 | Marchio: | TiANMA |
|---|---|---|---|
| Dimensione: | A 4,3 pollici | Risoluzione del Parlamento europeo: | 480 (RGB) ×272, WQVGA, 128PPI |
| Brillantezza: | un ² di 350 cd/m (tipo. | Angolo di visione: | 80/80/80/60 (tipo) (CR≥10) Sinistra / destra / su / giù |
| Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C | ||
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
| Informazioni di base: | Marchio | Modello | TM043NVHG08 | |
|---|---|---|---|---|
| Tipo | Assemblaggio a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 4.3 | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -20 ~ 70 °C |
| Caratteristiche dei pixel: | Risoluzione | 480 (RGB) × 272, WQVGA | Punteggio (mm) | 0.066×0.198 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.198×0.198 (H×V) [128PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 95.04 ((H) × 53.856 ((V) | Superficie di Bezel ((mm) | 96.04 ((H) × 54.86 ((V) |
| Contorno Dim. ((mm) | 113.44 ((H) × 71.46 ((V) | Profondezza ((mm) | 4.65±0.35 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Pannello tattile: | Punti di contatto | 5 punti | Pannello tattile | PCAP |
| Controller TP | Con controller | Segnale toccante | I2C | |
| Altre specifiche: | Peso | TBD | Trattamento | - |
| Copertura del pannello | Con lenti di copertura | |||
| Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 9001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/60 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 20 (Tipo) ((Tr/Td) | |
| Performance dei colori: | Coordinata bianca | X:0.305; Y:0.327 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6949K | Uniformità bianca | 1.25/1.33 (tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 53% | sRGB | 74% di copertura |
| Adobe RGB | 56% di copertura | DCI-P3 | 55% di copertura | |
| Rec.2020 | Copertura del 40% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Controllo del guidatore: | COG Introduzione ST7282T2 |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Segnale elettrico: | Fornitura di tensione | 3.3/7.5V (Tipo) (VDD/VPP) | Fornitura corrente | - | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 8-bit) | Tensione del segnale | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 40 perni | 0.5 mm | ||||
| Caratteristiche della retroilluminazione: | Forma | Array | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 5S2P | Tempo di vita | 20K (Tip.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 16/18V (tipo/massimo) | Fornitura corrente | 40/50mA (tipo/massimo) | ||
| Consumo | 640 mW (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 95,04 ((W) × 53,856 ((H) mm, dimensioni di contorno di 113,44 ((W) × 71,46 ((H) × 5 ((D) mm, dimensioni di area di visualizzazione di 96.04 ((W) × 54.86 ((H) mm, peso netto di TBD. Come prodotto TN, Normalmente Bianco, Transmissive Assembly, TM043NVHG08 può fornire 350 cd/m2 luminosità del display 900:1 rapporto di contrasto trasmissivo, 80/80/80/60 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione alle ore 6 e il tempo di risposta di 20 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del subpixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16.7M colori, anche con prestazioni di gamma di colori 50% (NTSC). Questo prodotto ha adottato 5S2P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 20K ore,È inoltre necessario un driver di retroilluminazione esterno. TM043NVHG08 utilizza Parallel RGB (1 ch, 8-bit) come sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3,3/7,5V (Typ.) ((VDD/VPP).
