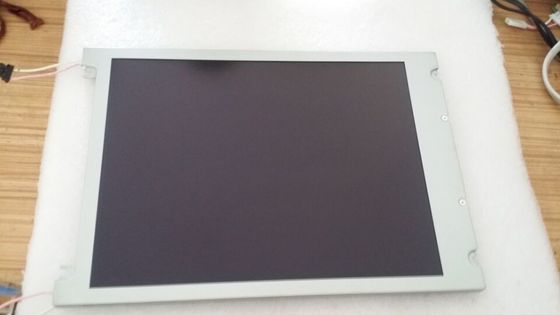

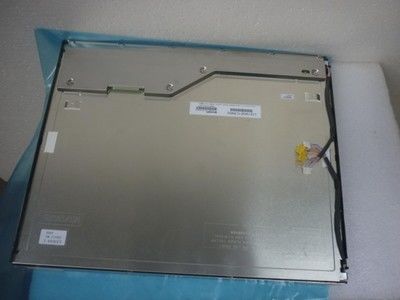

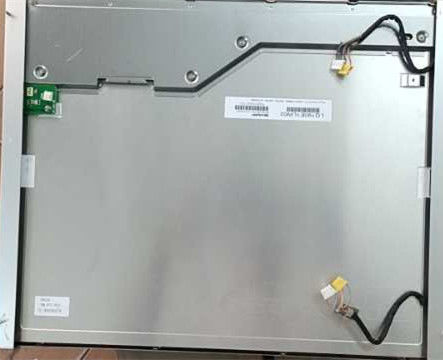

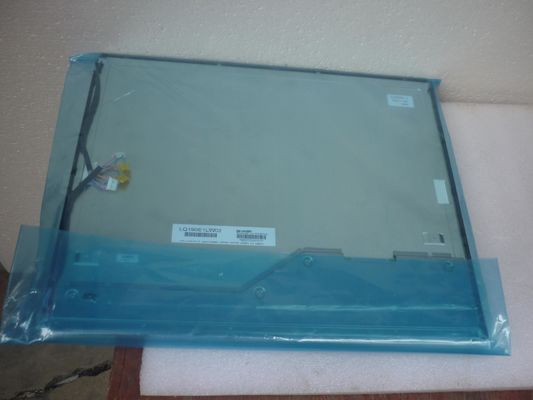

Dettagli:
|
| Dimensione diagonale: | 19" | Modello: | LQ190E1LW02 |
|---|---|---|---|
| Formato del pixel: | 1280 ((RGB) × 1024 [SXGA] 86PPI | Angolo di visione: | 85/85/85/85 (minuto) (CR≥10) |
| Luminanza: | 300 cd/m2 (Typ.) | Tipo di interfaccia: | LVDS (2 ch, 8 bit), un connettore di 30 perni |
| Fonte di luce: | CCFL (4 pezzi), 50K ore, senza conducente | Ambiente: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di stoccaggio: -25 ~ 60 °C; Livello di vibrazio |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
LQ190 Serie LQ190E1LW52 LQ190E1LW42 LQ190E1LW02 LQ190E1LW01
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LQ190E1LW02 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 60 °C | -25 ~ 60 °C | 2.0G (19,6 m/s2) |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 300 (Typ.) | 85/85/85/85 (min.) | 12 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 900: 1 (Tipico) (Trasmissivo) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 92% | 73% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.43 (massimo) 9 punti | ||
| Dimensione del pannello: | 19.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 1024 [SXGA] | Striscia verticale RGB | 0.294×0.294 [86PPI] | 0.098 x 0.294 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 376.32 ((H) × 301.056 ((V) | 382.32 ((H) × 307.06 ((V) | 404.2 ((H) × 330 ((V) | 20.0±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 54 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 20,80 kg (massimo) | - | Antiglare (Nebbia 40%), Rivestimento duro (2H) | ||
| Scansione inversa: | - No, no. |
|---|---|
| Frequenza verticale: | 60 Hz |
| Consumo di energia: | 25.5W |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | 4 pezzi | Diritta. | 50K ((Tip.) | Sostituibile (LQ0DDB0086) | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 750 V (tipo) | 4.0/7.0/8.0mA (min./tipo/massimo) | 21.0W (Tipo) | ||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 40/50/60KHz (min./tipo/massimo) | 1500/1600V (tipo/massimo) (Ta=0°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| JST | BHR-03VL-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 900/1500mA (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-X30SSL-HF | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160H | |
