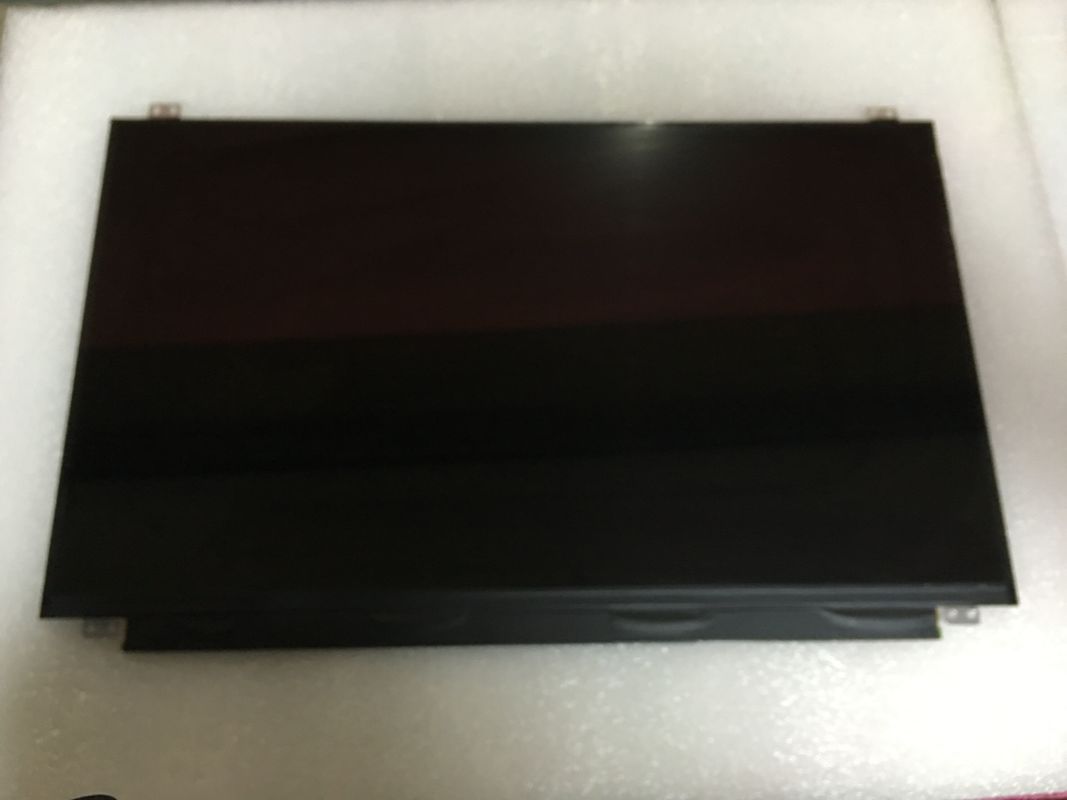

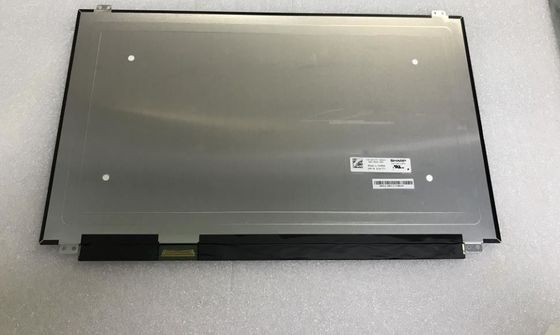

Dettagli:
|
| Dimensione dello schermo: | 17,3» | Nome del modello: | LQ173D1JW31 |
|---|---|---|---|
| Tipo dello schermo: | LCM, ossido TFT-LCD | Lampade di sfondo: | WLED, 15K ore, con driver LED |
| Numero del pixel: | 3840×2160RGB | Luminanza: | ² di 300cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
LQ173 Serie LQ173D1JW33 LQ173D1JW31
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

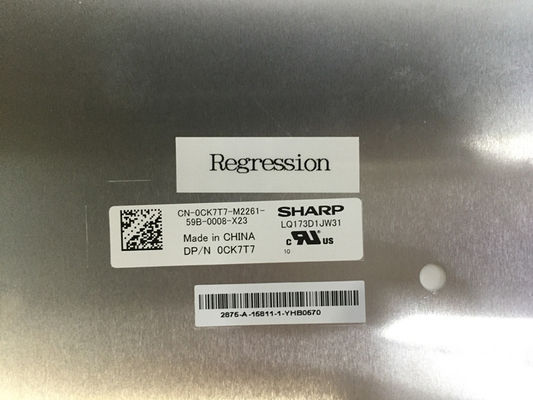

| SCHIARPO | LQ173D1JW31 | Ossido TFT-LCD, LCM | SHP1446 | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 300 (Typ.) | 89/89/89/89 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | IPS, normalmente nero, trasmettitore | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 96% | 100% | 100% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.53 (Max.) | ||
| Dimensione del pannello: | 17.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 3840 ((RGB) × 2160 [UHD] | Striscia verticale RGB | 0.0995×0.0995 [255PPI] | 0.0333×0.0995 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 382.12 ((H) × 214.94 ((V) | - | 393.69 ((H) × 252 ((V) | 3.57/4.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Piatto (PCBA Piatto, T3,4~4,0 mm) | |
| Montaggio: | Fori per il montaggio della faccia (8 pezzi) su lumache verso l'alto e verso il basso | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 620 g (tipo) | - | Antiglare (Nebbia 45%), rivestimento duro (3H) | ||
| Scansione inversa: | - No, no. |
|---|---|
| Frequenza verticale: | 60 Hz |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale del pannello | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 8.0/12.0/21.0V (min./tipo/massimo) | 708/750mA (tipo/massimo) | 8.5/9.0W (tipo/massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 739/848mA (tipo/massimo) | 2.44/2.8W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20455-040E-76 | 0.5 mm | 40 perni | 1 pezzo | ||
LQ173D1JW31 supporta il display3840 ((RGB) × 2160(UHD) con rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 255 PPI.ha una superficie attiva di 382.12 ((W) × 214.94 ((H) mm, dimensioni del contorno di 393.69 ((W) × 252 ((H) × 4 ((D) mm, con trattamento superficiale di Antiglare (Haze 45%), rivestimento duro (3H), peso netto di 620 g (Tipo), tipo di forma di Piatto (PCBA Piatto, T3.4 ~ 4.0 mm).Come prodotto IPS, normalmente nero, LCM trasmissivo, LQ173D1JW31 può fornire 300 cd/m2 luminosità del display 1000:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.)La migliore direzione di visione su Symmetry., e tempo di risposta di 30 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori,anche con prestazioni di gamma di colori 100% (Adobe). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con LED Driver.LQ173D1JW31 utilizza eDP (4 Lanes) come sistema di input del segnale, collegati da 40 pin di connettore con tensione di alimentazione di 3,3V (tipo.).
