Dettagli:
|

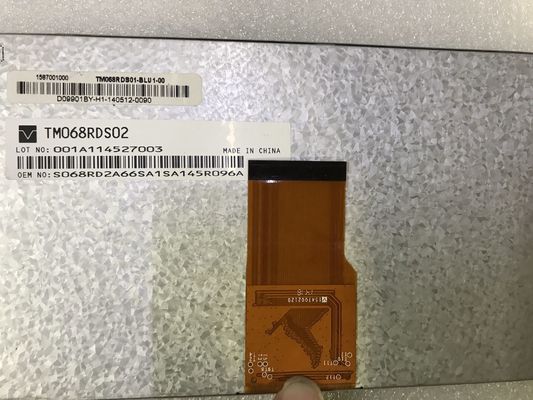

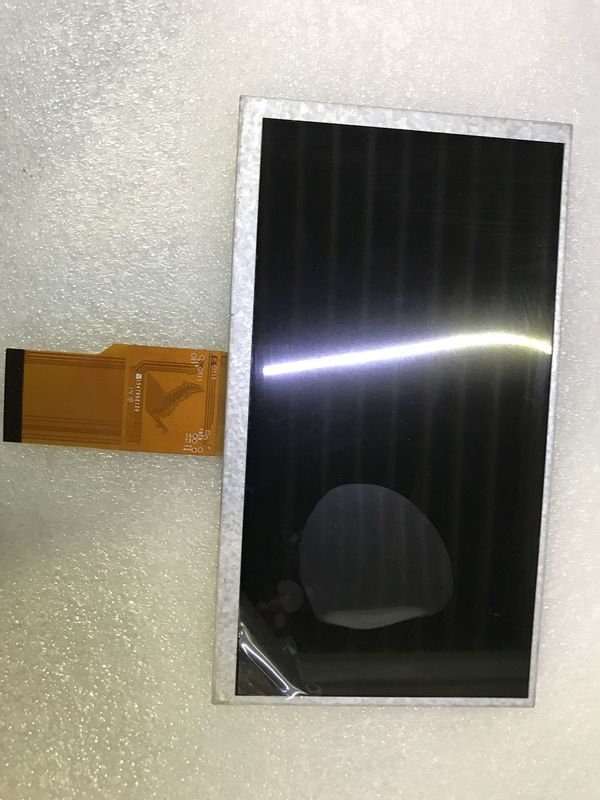

| Numero di modello: | TM068RDS02 | Marchio: | AIVC |
|---|---|---|---|
| Dimensione: | 6.8 pollici | Risoluzione del Parlamento europeo: | 800 ((RGB) × 480 (WVGA) 138PPI |
| Brillantezza: | 400cd/m2 | Angolo di visione: | 75/75/60/70 (tipo) |
| Intervallo di temperatura: | Temperatura di conservazione: -55 ~ 125 °C Temperatura di funzionamento: -40 ~ 85 °C | ||
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| TM068RDS02 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -40 ~ 85 °C | -55 ~ 125 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 75/75/60/70 (tipo) | 20 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 12 | TN, normalmente bianco, trasmissibile | 500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6645K | 16.7M (8-bit) | X:0.309; Y:0.335 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 49% | 69% | 51% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.33 (Tipo/massimo.) | ||
| Dimensione del pannello: | 6.8" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 480 [WVGA] | Striscia verticale RGB | 0.18975×0.1660 [138PPI] | 0.06325×0.1660 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 151.8 ((H) × 79.68 ((V) | 152.8 ((H) × 82.68 ((V) | 163 ((H) × 91 ((V) | 4.9/5.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 179 (H:V) | ||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 131 g | - | Antiglare | ||
| Scansione inversa: | Sì (U/D, L/R) |
|---|---|
| Frequenza verticale: | 60 Hz |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 3S7P | Array | 10K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 9.6V (tipo) | 140/200mA (tipo/massimo) | 1.34/1.92W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | |||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (Tipo) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | TTL (1 ch, 8-bit) | FPC | ||||

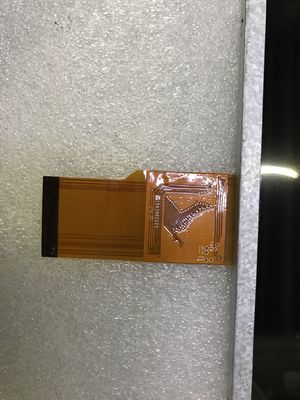

| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | ||||
con un rapporto di aspetto di 17:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 151.8 ((W) × 79.68 ((H) mm, dimensioni di contorno di 163 ((W) × 91 ((H) × 5.2 ((D) mm,area di osservazione di 152.8 ((W) × 82.68 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 131 g. Come prodotto TN, normalmente bianco, LCM trasmissivo, TM068RDS02 può fornire 400 cd/m2 luminosità di visualizzazione 500:1 rapporto di contrasto trasmissivo, 75/75/60/70 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 20 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma cromatica del 49% (NTSC).Questo prodotto ha adottato 3S7P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 10K oreTM068RDS02 utilizza TTL (1 ch, 8-bit) come sistema di ingresso del segnale, collegato da 50 pin FPC con tensione di alimentazione di 3,3/10,5/20.0/-7.0V (tipo) ((VCC/AVDD/VGH/VGL)
