Dettagli:
|
| Marchio: | TiANMA | Numero di modello: | TM050RDZG03 |
|---|---|---|---|
| Dimensione: | A 5,0 pollici | Risoluzione del Parlamento europeo: | 800(RGB)×480 [WVGA] 188PPI |
| Angolo di visione: | 80/80/70/80 (tipo) | Brillantezza: | 1000cd/m2 |
| Intervallo di temperatura: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -40 ~ 90 °C | Interfaccia del segnale: | LVDS |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione tagliente di CCFL TFT LCD |
||
| Informazioni di base: | Marchio del pannello | Modello di pannello | TM050RDZG03-00 | |
|---|---|---|---|---|
| Dimensione diagonale | 5.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | -30 ~ 85 °C | Temperatura di stoccaggio. | -40 ~ 90 °C |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 480 [WVGA] | Punte di passo | 0.045 × 0,135 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.135 × 0,135 mm (H × V) [188PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 108 × 64,8 mm (H × V) | Zona di Bezel | 111.1 × 67,9 mm (H × V) |
| Il contorno Dim. | 120.7 × 77,8 mm (H × V) | Profondità del profilo | 50,7±0,2 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 159 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.2) su proiettile sinistro e destro | |||
| Altre caratteristiche: | Peso | TBD | Superficie | Antiglare |
| Informazioni di base: | Brillantezza | 1000 cd/m2 (Typ.) | Rapporto di contrasto | 7501 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/70/80 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle 12 | Tempo di risposta | 20/30 (Tipo/massimo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.318" Wy:0.352 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6101K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 56% | sRGB | Copertura del 76% |
| Adobe RGB | Copertura del 58% | DCI-P3 | Copertura del 58% | |
| Rec.2020 | Copertura del 42% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Transmittanza |
| Frequenza di fotogramma: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Dettagli D-IC: | COG incorporato HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 50K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 3S6P | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 9.3±0.6V (tipo) | Input corrente | 175 mA (tipo) | ||
| Consumo | 1.628W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | |
| Sistema di segnale: | RGB parallelo (1 ch, 8-bit) | Voltaggio logico | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | - | ||
| Consumo | 320 mW (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | ||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.5 mm | 40 perni | 1 pezzo | ||||

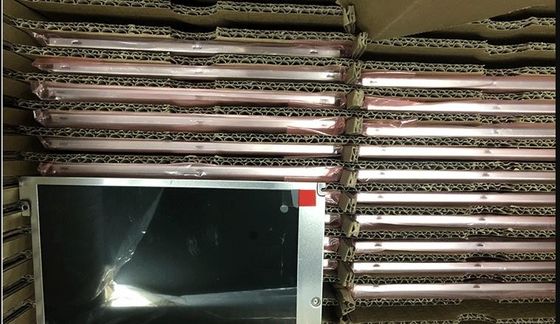

| Tipo di scatola | Pc/scatola | Casella Qty | LWH del pacchetto (mm) | G.W. (kg) | Volume (m3) | Commenti |
| Cartucce | 72 | 1 | 395×290×315 | 8.84 | 0.0361 | |
| Palette | 2304 | 32 | 1200 × 800 × NA | N/A | N/A |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 108 ((W) × 64,8 ((H) mm, dimensioni di contorno di 120,7 ((W) × 77,8 ((H) × 5,9 ((D) mm, dimensioni di area di visualizzazione di 111,1 ((W) × 67.9 ((H) mm, con trattamento superficiale di Antiglare, peso netto di TBD. Come prodotto LCM TN, normalmente bianco, trasmissivo, TM050RDZG03-00 può fornire 1000 cd/m2 luminosità 750:1 rapporto di contrasto trasmissivo, 80/80/70/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 20/30 (Typ./Max.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 3S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K ore. TM050RDZG03-00 utilizza Parallel RGB (1 ch, 8-bit) come sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3.3V (Tipo.).
