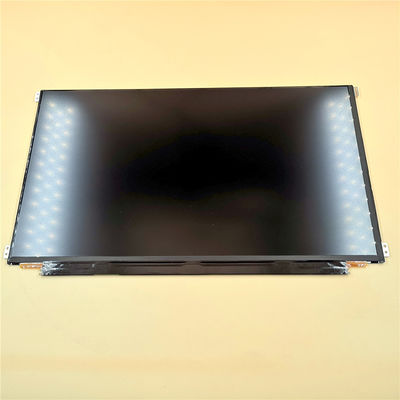

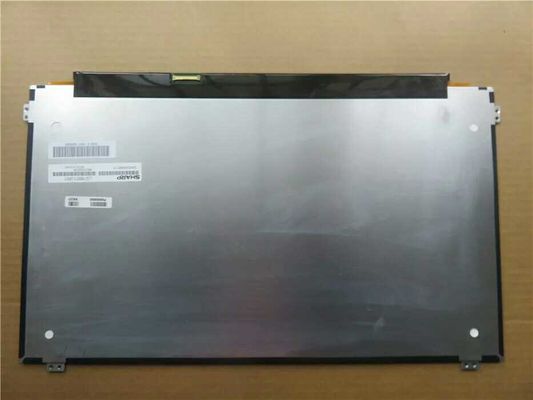

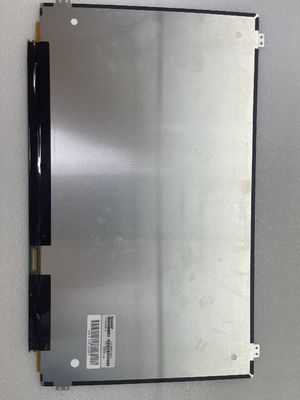

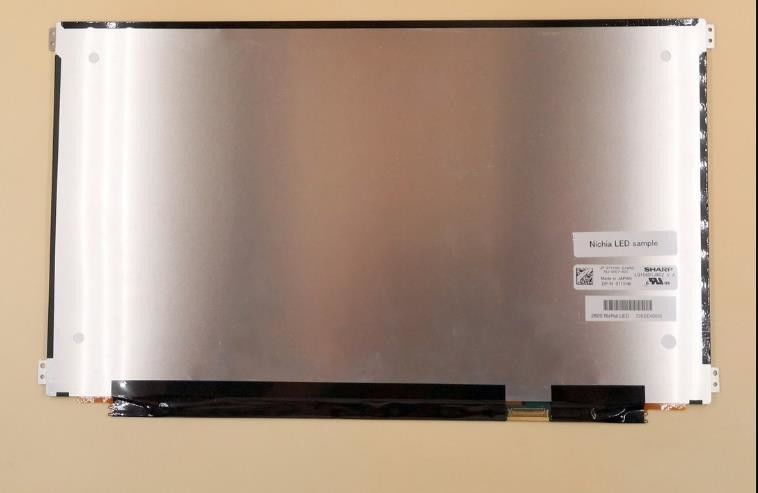

Dettagli:
|
| Dimensione del pannello: | 15,6» | Modello del pannello: | LQ156D1JW02 |
|---|---|---|---|
| Marca del pannello: | Tagliente | Brillantezza: | ² di 350cd/m |
| Risoluzione: | 3840 ((RGB) × 2160, UHD, 282PPI | Tipo della lampada: | WLED, 12K ore, con LED Driver |
| Interfaccia di segnale: | eDP (4 corsie), 40 pin Connector | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Evidenziare: | Pannello LCD industriale di XGA,Schermo tagliente di SVGA TFT LCD |
||
LQ156 Serie LQ156D1JW05 LQ156D1JW04 LQ156D1JW02
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| SCHIARPO | LQ156D1JW02 | Ossido TFT-LCD, LCM | SHP1430 | |
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Dimensione dello schermo: | 15.6" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 3840 ((RGB) × 2160, UHD | Striscia verticale RGB | 0.030×0.090 mm | 0.090×0.090 mm [282PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 345.6×194,4 mm | - | 3670,98 × 218,31 mm | 2.75/3.14 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 320/345 g (tipo/massimo) | - | Antiglare (Haze 42%), rivestimento duro (3H) | ||
| Fori e parentesi: | Fori per il montaggio della faccia (8-Φ2.4) su proiettile sinistro e destro | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | IPS, normalmente nero, trasmettitore | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 89/89/89/89 (tipo) | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 96% | 100% | 100% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.50 (Tipo/Max.) ((5 punti) | ||
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 6.64W (tipo) |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 12K (min.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale del pannello | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 7.0/12.0/21.0V (min./tipo/massimo) | 417/460mA (tipo/massimo) | 5.0/5.52W (tipo/massimo.) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 497/627mA (tipo/massimo) | 1.64/1.88W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (4 corsie) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| I-PEX | 20525-040E-02 | 1 pezzo | 40 perni | 0.4 mm | ||
LQ156D1JW02 supporta il display3840 ((RGB) × 2160(UHD) con rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità dei pixel è di 282 PPI.ha una superficie attiva di 345.6 ((W) × 194.4 ((H) mm, contour size of 367.98 ((W) × 218.31 ((H) × 3.14 ((D) mm, con trattamento superficiale di Antiglare (Haze 42%), Hard coating (3H), peso netto di 320/345g (Type./Max.), forma di Slim (PCBA Flat),LQ156D1JW02 può fornire una luminosità di 350 cd/m2 di display con un rapporto di contrasto di trasmissione di 1000:1, 89/89/89/89 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione su Simmetria, e tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16.7M colori, anche con prestazioni di gamma di colori al 100% (Adobe).
