Dettagli:
|
| Formato del pixel: | 1920 (RGB) ×1200 | Modello: | LQ154M1LW02 |
|---|---|---|---|
| Dimensione diagonale: | A 15,4 pollici | Luminanza: | un ² di 200 cd/m (tipo.) |
| Angolo di visione: | 70/70/50/60 (tipo.) (CR≥10) | Fonte di luce: | CCFL (1 pezzo), 10K ore, con inverter |
| Tipo di interfaccia: | LVDS (2 ch, 6-bit), 30 pin Collegatore | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -25 ~ 60 °C |
| Evidenziare: | Pannello LCD industriale di XGA,Schermo tagliente di SVGA TFT LCD |
||

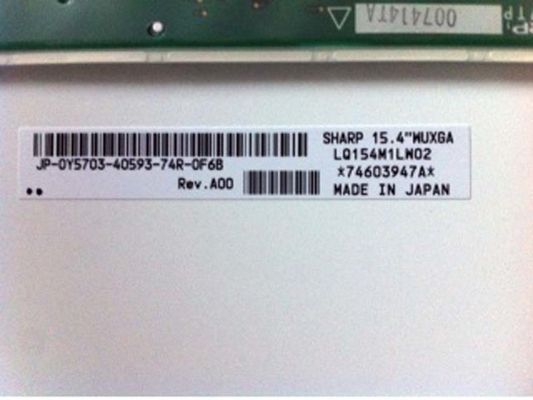

| Dettaglio di base: | Produttore | SCHIARPO | Nome del modello | LQ154M1LW02 1 Compatibile |
|---|---|---|---|---|
| Tipo di pannello | a-Si TFT-LCD, LCM | Un altro nome | SHP139F | |
| Dimensione del pannello | 15.4 pollici | Progettato per | ||
| Classificazione massima: | Temperatura OP | 0 ~ 50 °C | Temperatura ST | -25 ~ 60 °C |
| Livello di vibrazione | 1.0G (9,8 m/s2) | RoHS | - |
| Informazioni di base: | Luminanza | 200 cd/m2 (Typ.) | Rapporto di contrasto | 400: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle sei. | Velocità di risposta | 10/25 (Max.) ((Tr/Td) (ms) | |
| Angolo di visione | 70/70/50/60 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Colore di supporto | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.45 (massimo) ((5 punti) |
| Caratteristiche dei pixel: | Numero di pixel | 1920 ((RGB) × 1200 [WUXGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,0575 × 0,1725 mm | Pixel Pitch ((W×H) | 0.1725×0.1725 mm [147PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 331.2 ((W) × 207 ((H) mm | Complessivamente Dim. | 344 ((W) × 240 ((H) mm |
| Apertura del bezzolo | - | Profondità complessiva | 6.5 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 16:10 | Stile di forma | Cuneo (PCBA piegato, T≥5,2 mm) | |
| Fissazione: | Fori di montaggio laterali (8-M2) sulla lunetta sinistra, destra; Fori di montaggio facciale (6 pcs) su lumache verso l'alto e verso il basso | |||
| Altri dettagli: | Massa | 650 g (massimo) | Superficie | Antiglare, rivestimento duro (2H), riflessione 1,7% (max.) |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Segnale elettrico: | Corrente di input | 720 mA (tipo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | LVDS (2 ch, 6-bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JAE | FI-XB30SL-HF10 | 1 pezzo | 10,0 mm | 30 perni | LVDS-30P2C6B-020C | |
| Caratteristiche della lampada: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 1 pezzo | La vita | 10K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| HONDA | LVC-D20SFYG | 1 pezzo | 0.5 mm | 20 perni | ||
| Guidatore di retroilluminazione: | Con inverter | |||||
| Guida elettrica: | Corrente di input | - | Voltaggio di ingresso | 9.0/21.0V (Min./Max.) | ||

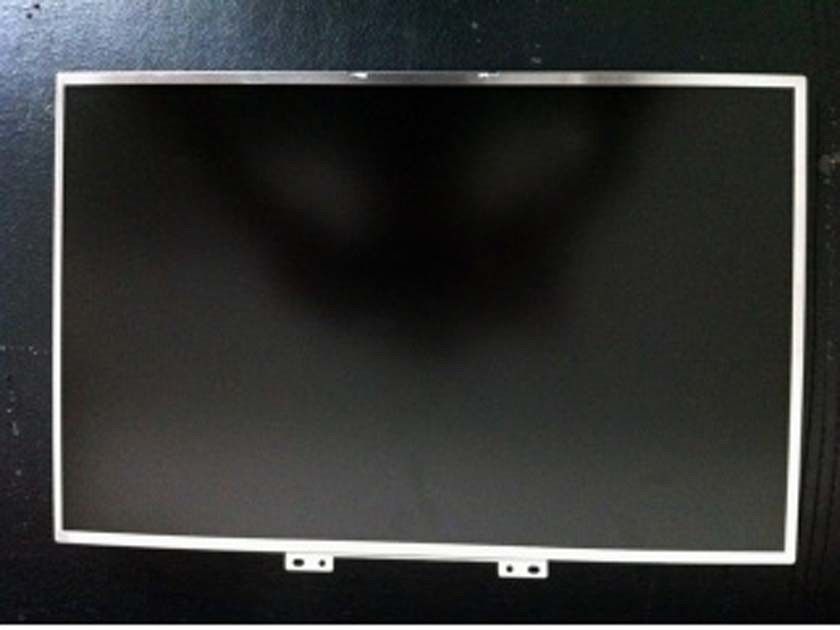

LQ154M1LW02 supporta il display1920 ((RGB) × 1200(WUXGA) con rapporto di aspetto di 16:10 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 331.2 ((W) × 207 ((H) mm, dimensioni di contorno di 344 ((W) × 240 ((H) × 6.5 ((D) mm, con trattamento superficiale di Antiglare, Rivestimento duro (2H), Riflessione 1,7% (Max.), Peso netto di 650g (Max.), Forma tipo di Wedge (PCBA Bent, T≥5,2mm).Prodotto LCM trasmissivo, LQ154M1LW02 può fornire 200 cd/m2 luminosità del display 400:1 rapporto di contrasto trasmissivo, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 ore,e tempo di risposta di 10/25 (Max) ((Tr/Td) ms. La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K.
