Dettagli:
|
| Dimensione del pannello: | 15,0» | Modello di pannello: | LQ150X1LX9A |
|---|---|---|---|
| Risoluzione: | 1024 ((RGB) × 768, XGA, 85PPI | Tipo di pannello: | a-Si TFT-LCD, LCM |
| Brillantezza: | 400 cd/m2 (Typ.) | Angolo di visione: | 85/85/85/85 (tipo) |
| Superficie: | Antiglare (Haze 3%), rivestimento duro (3H) | Tipo di lampada: | WLED, 70K ore, con LED Driver |
| Interfaccia del segnale: | LVDS (1 ch, 8-bit), 20 pin Collegatore | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -25 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di XGA,Schermo tagliente di SVGA TFT LCD |
||

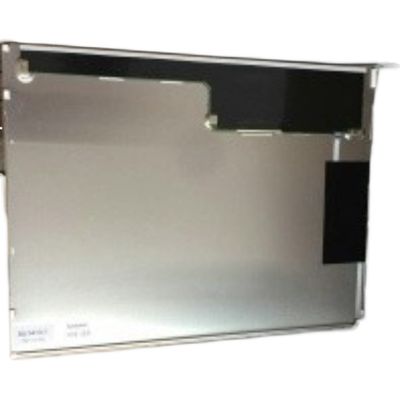

LQ150 Serie LQ150X1LX9A LQ150X1LX96 LQ150X1LX95
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LQ150X1LX9A | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -20 ~ 70 °C | -25 ~ 70 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 85/85/85/85 (tipo) | 35 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 1500: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7274K | 16.2M (6-bit + FRC) | X:0.300; Y:0.325 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 70% | 91% | 72% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.33 (massimo) ((5 punti) | ||
| Dimensione del pannello: | 15.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1024 ((RGB) × 768 [XGA] | Striscia verticale RGB | 0.297×0.297 [85PPI] | 0.099×0.297 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 304.128 ((H) × 228.096 ((V) | 307.4 ((H) × 231.3 ((V) | 326.5 ((H) × 253.5 ((V) | 90,6±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 950 g (massimo) | - | Antiglare (Haze 3%), rivestimento duro (3H) | ||
| Scansione inversa: | Sì (180°) |
|---|---|
| Frequenza verticale: | 60 Hz |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 70K (Tip.) | Sostituibile | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | SM06B-SHLS-TF | 10,0 mm | 6 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0V (tipo) | 0.73/1.1A (tipo/massimo) | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 380/500mA (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 8 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | DF14H-20P-1.25H | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010 | |
LQ150X1LX9A supporta il display1024 ((RGB) × 768(XGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326.5 ((W) × 253.5 ((H) × 10.1 ((D) mm, dimensioni di area di visualizzazione di 307,4 ((W) × 231,3 ((H) mm, con trattamento superficiale di Antiglare (Haze 3%), rivestimento duro (3H), peso netto di 950 g (Max.).LQ150X1LX9A può fornire 400 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 35 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una tavolozza di 16,2M di colori, anche con prestazioni di gamma di colori del 70% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 70K oreLQ150X1LX9A utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (Typ.).
