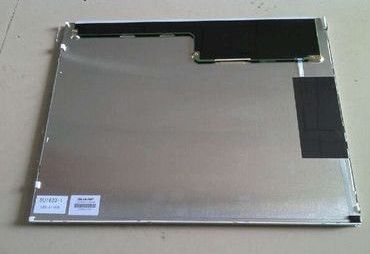

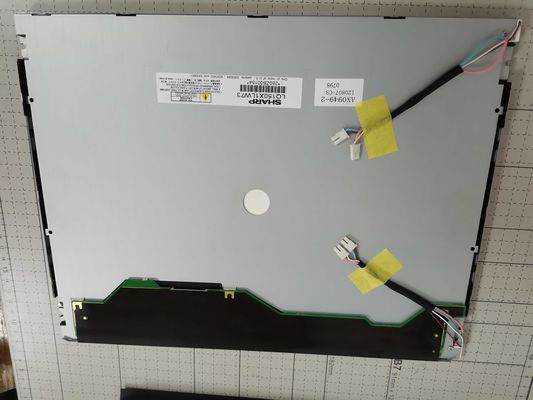

Dettagli:
|
| Modello: | LQ150X1LG81 | Luminanza: | un ² di 350 cd/m (tipo.) |
|---|---|---|---|
| Angolo di visione: | 60/60/45/55 | Format pixel: | 1024 ((RGB) × 768 [XGA] 85PPI |
| Tipo di interfaccia: | LVDS (1 ch, 8-bit), 20 pin Collegatore | Fonte di luce: | CCFL [2 pcs], 50K ore, W/O Driver |
| Dimensione diagonale: | 15" | Ambiente: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di stoccaggio: -25 ~ 60 °C |
| Evidenziare: | Schermo di CCFL TFT LCD,Esposizione LCD tagliente di SVGA |
||
LQ150 Serie LQ150X1LG81 LQ150X1LG71 LQ150X1LG55 LQ150X1LG11
| Caratteristiche dei pixel: | Format pixel | 1024 ((RGB) × 768 [XGA] | Punte di passo | 0.099 × 0,297 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.297 × 0,297 mm (H × V) [85PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 304.128×228.096 mm (H×V) | Zona di Bezel | 308.1×232,1 mm (H×V) |
| Il contorno Dim. | 326 × 252 mm (H × V) | Profondità del profilo | 11.2±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 10,00 kg (massimo) | Superficie | Antiglare (Haze 25%), rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 350 cd/m2 (Typ.) | Rapporto di contrasto | 5501 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 60/60/45/55 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 2/6 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.2M (6-bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25 (massimo) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 52% | sRGB | Copertura del 72% |
| Adobe RGB | 54% di copertura | DCI-P3 | 54% di copertura | |
| Rec.2020 | Copertura del 39% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Tempo di vita | 50K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 2 pezzi | Posizione | Tipo di luce di bordo (alto e basso) | |
| Lampada elettrica: | Input di tensione | 660 V (tipo) | Input corrente | 3.5/6.5/7.5mA (min./tipo/massimo) | ||
| Frequenza | 40/55/70KHz (min./tipo/massimo) | Voltaggio di partenza | 1400V (massimo) (Ta=0°C) | |||
| Consumo | 8.6W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| Sistema di segnale: | LVDS (1 ch, 8 bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 350 mA (tipo) | ||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| HRS | DF14H-20P-1.25H | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010 | |
LQ150X1LG81 supporta il display1024 ((RGB) × 768(XGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326 ((W) × 252 ((H) × 11.7 ((D) mm, dimensioni di area di visualizzazione di 308,1 ((W) × 232,1 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 1,00Kgs (Max.).LQ150X1LG81 può fornire 350 cd/m2 luminosità 5501:1 rapporto di contrasto trasmissivo, angolo di visione 60/60/45/55 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 2/6 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una palette di 16,2M colori, anche con prestazioni di gamma di colori del 52% (NTSC).Questo prodotto ha adottato 2 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 50K ore, è inoltre necessario un driver di retroilluminazione esterno.
