Dettagli:
|

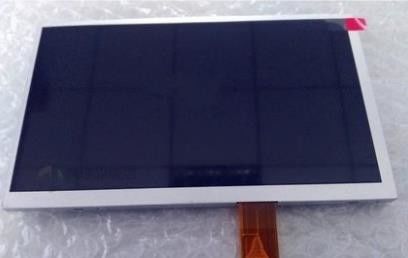

| Numero di modello: | AT070TN07 V.B. | Marchio: | Innolex |
|---|---|---|---|
| Dimensione: | 7.0 inchi | Risoluzione del Parlamento europeo: | 480 (RGB) × 234, 76 PPI |
| Brillantezza: | 350cd/m2 | VEDERE L'INGLESE: | 60/60/40/60 (tipo) |
| Tipo di lampada: | WLED | Intervallo di temperatura: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di conservazione: -30 ~ 85 °C |
| Evidenziare: | Schermo di CCFL TFT LCD,Esposizione LCD tagliente di SVGA |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| AT070TN07 V.B. | a-Si TFT-LCD, LCM | AT070TN07 VB | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Dimensione del pannello: | 7.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 480 (RGB) × 234 | Striscia verticale RGB | 0.107×0.370 mm | 0.321×0.370 mm [76PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 1540,08 × 86,58 mm | 156.5 × 89,00 mm | 164.9×100 mm | 50,7 ± 0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 163 g (tipo) | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 3001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 60/60/40/60 (tipo) | Alle sei. | 15/20 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6638K | Colore completo | X:0.310; Y:0.330 | |
| Variazione di luminosità: | 1.33/1.43 (Tipo/massimo) | ||
| Consumo di energia: | 1.227W (Tip.) |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Controllo del tempo (T-CON): | Necessità di T-CON esterno |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (Tipo) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (tipo) ((VCC/AVDD/VGH/VGL) | 111 mW (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | RGB analogico specifico TFT | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 26 perni | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | Array | 3S6P | 20K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 120±12mA | 8.4/9.3/10.5V (min./tipo/massimo) | 1.116W (Tip.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BHSR-02VS-1 | 1 pezzo | 3.5 mm | 2 perni | BLE-2PINS-AC | |
| Tipo di scatola | Pc/scatola | Casella Qty | LWH del pacchetto (mm) | G.W. (kg) | Volume (m3) | Commenti |
| Cartucce | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| Palette | 1500 | 30 | N/A | N/A | N/A |
Secondo il foglio dati con la versione di Final Ver01 rilasciata l'8 21 2009, AT070TN07 V.B supporta il display 480 ((RGB) × 234 con rapporto di aspetto 16:9 (W:H),i cui pixel sono disposti in Striscia Verticale RGBPer quanto riguarda i dettagli meccanici, la superficie attiva è di 154,08 mm, il contorno è di 164,9 mm, la superficie visiva è di 156,5 mm, il trattamento superficiale è di Antiglare.peso netto di 163 g (tipoCome prodotto TN, Normalmente Bianco, LCM trasmissivo, AT070TN07 V.B può fornire 350 cd/m2 di luminosità del display 300:1 rapporto di contrasto trasmissivo, 60/60/40/60 (Typ.) ((CR≥10) (L/R/U/D)Direzione migliore di vista alle 6 , e tempo di risposta di 15/20 (Typ.) ((Tr/Td) ms., presentando così una tavolozza di colori a colori completi.Questo prodotto ha adottato 3S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreAT070TN07 V.B utilizza TFT Specific Analog RGB come sistema di ingresso del segnale, collegato da 26 pin FPC con tensione di alimentazione di (3,3/5.0)/5.0/15.0/-10.0V (Tip.) ((VCC/AVDD/VGH/VGL). Per ulteriori dettagli sull'ultimo prodotto di AT070TN07 V.B, si consiglia vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contattare Innolux o il suo distributore.Tutti i dettagli delle specifiche sono inseriti dagli ingegneri di Panelook in base alla scheda dati
