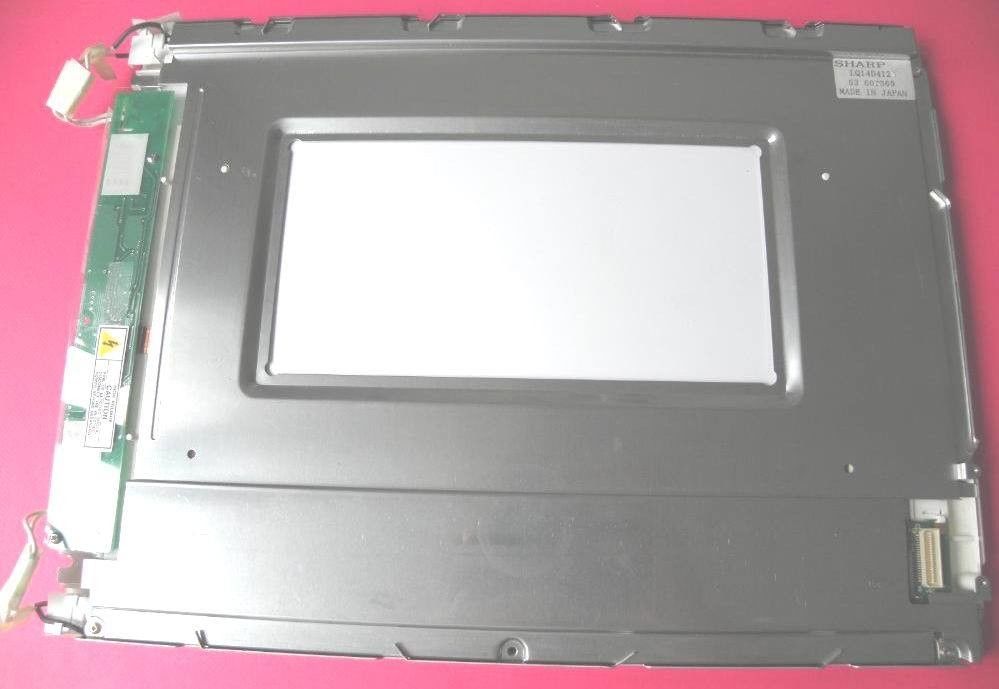

Dettagli:
|
| Modello: | LQ14D412 | Dimensione diagonale: | 13.8 pollici |
|---|---|---|---|
| Luminanza: | un ² di 180 cd/m (tipo.) | Format pixel: | 640 ((RGB) × 480 [VGA] 58PPI |
| Angolo di visione: | 45/45/10/30 | Fornitore di energia: | 5.0V (Tipo) (VCC) |
| Fonte di luce: | CCFL [2 pcs], 10K ore, con inverter | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -25 ~ 60 °C |
| Evidenziare: | Schermo di CCFL TFT LCD,Esposizione LCD tagliente di SVGA |
||
| Dimensione del pannello: | 13.8 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.1465×0.4329 mm | 0.4395×0.4329 mm [58PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 281.3×207,8 mm | - | 330 × 242 mm | 18 ± 1 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | Connessione normale | |
| Fissazione: | Fori per il montaggio della faccia (4 pezzi) | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 10,40 ± 0,05 kg | Antiglare (Haze 6%), rivestimento duro (2H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 180 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 1001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 45/45/10/30 (min.) | Alle sei. | 30/50 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| Variazione di luminosità: | 1.45 (massimo) ((5 punti) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 350/700mA (tipo/massimo) | 5.0V (Tipo) (VCC) | - | ||||
| Voltaggio per segnali di visualizzazione: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | RGB parallelo (1 ch, 8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| Panasonic | AXN440330* | 1 pezzo | 0.8 mm | 40 perni | DRGB-40P1C8B-140A | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | Diritta. | 2 pezzi | 10K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| - | Collegamento | Con inverter | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | S5B-PH-SM3 | 1 pezzo | 20,0 mm | 5 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 700/3,3 mA (tipo) (IDD/IEE) | 12.0/5.0V (Tipo) (VDD/VEE) | - | ||||
LQ14D412 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 281.3 ((W) × 207.8 ((H) mm,dimensioni di contorno di 330 ((W) × 242 ((H) × 19 ((D) mm, con trattamento superficiale di Antiglare (Haze 6%), rivestimento duro (2H), peso netto di 1,40±0,05 kg.LQ14D412 può fornire 180 cd/m2 luminosità del display 1001:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/10/30 (min.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 30/50 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 10K ore,Con inverter.
