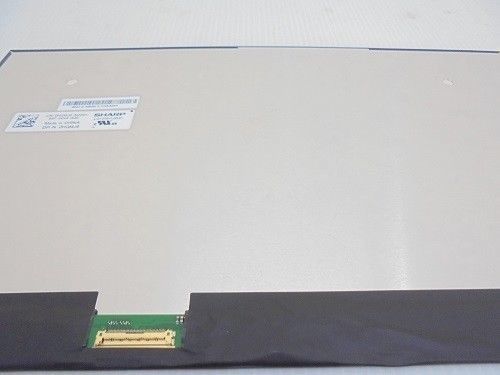

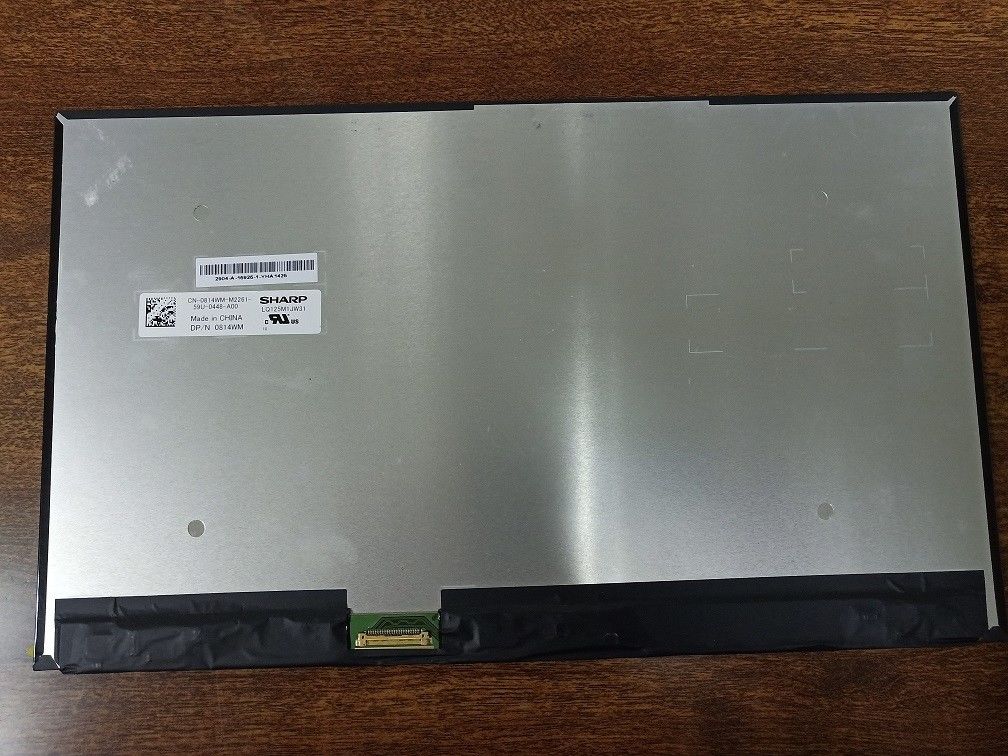

Dettagli:
|
| Modello: | LQ125D1JW31 | Dimensione diagonale: | 12,5 pollici |
|---|---|---|---|
| Luminanza: | 400 cd/m2 (Typ.) | Format pixel: | 3840 ((RGB) × 2160 [UHD] 352PPI |
| Angolo di visione: | 88/88/88/88 | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Tipo di interfaccia: | eDP (4 corsie), 40 pin Connector | Fonte di luce: | WLED, 15K ore, con driver LED |
| Evidenziare: | Pannello di LVDS TFT LCD,Esposizione tagliente di SVGA TFT LCD |
||
LQ125 Serie LQ125D1JW34 LQ125D1JW33 LQ125D1JW31
| Dimensione del pannello: | 12.5 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 3840 ((RGB) × 2160, UHD | Striscia verticale RGB | 0.024×0.072 mm | 0.072×0.072 mm [352PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 276.48×155,52 mm | - | 2820,08 × 169,49 mm | 2.05/4.6 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 185 g (massimo) | Antiglare (Nebbia 45%) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, normalmente nero, trasmettitore | 10001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 88/88/88/88 (tipo) | Simmetria | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.2M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 96% | 100% | 100% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.53 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 570/630mA (tipo/massimo) | 3.3V (tipo) | 1.88/2.08W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (4 corsie) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| I-PEX | 20525-040E-02 | 1 pezzo | 0.4 mm | 40 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale del pannello | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 342/387mA (tipo/massimo) | 5.0/12.0/21.0V (min./tipo/massimo) | 4.1/4.64W (tipo/massimo.) | ||||
LQ125D1JW31 supporta il display3840 ((RGB) × 2160(UHD) con rapporto di aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità dei pixel è di 352 PPI.ha una superficie attiva di 276.48 ((W) × 155.52 ((H) mm, dimensioni di contorno di 282.08 ((W) × 169.49 ((H) × 4.6 ((D) mm, con trattamento superficiale di Antiglare (Haze 45%), peso netto di 185 g (Max.), tipo di forma di Slim (PCBA Bent, T≤3.0mm).Normalmente nero, Prodotto LCM trasmissivo, LQ125D1JW31 può fornire 400 cd/m2 luminosità del display 1000:1 rapporto di contrasto trasmissivo, 88/88/88/88 (Tipo.)La migliore direzione di visione su Symmetry., e tempo di risposta di 30 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,2M colori,anche con prestazioni di gamma di colori 100% (Adobe). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con LED Driver.
