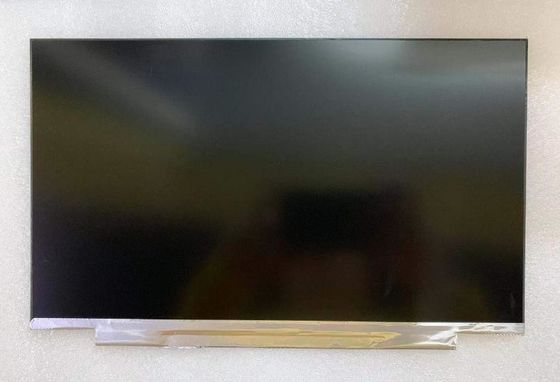

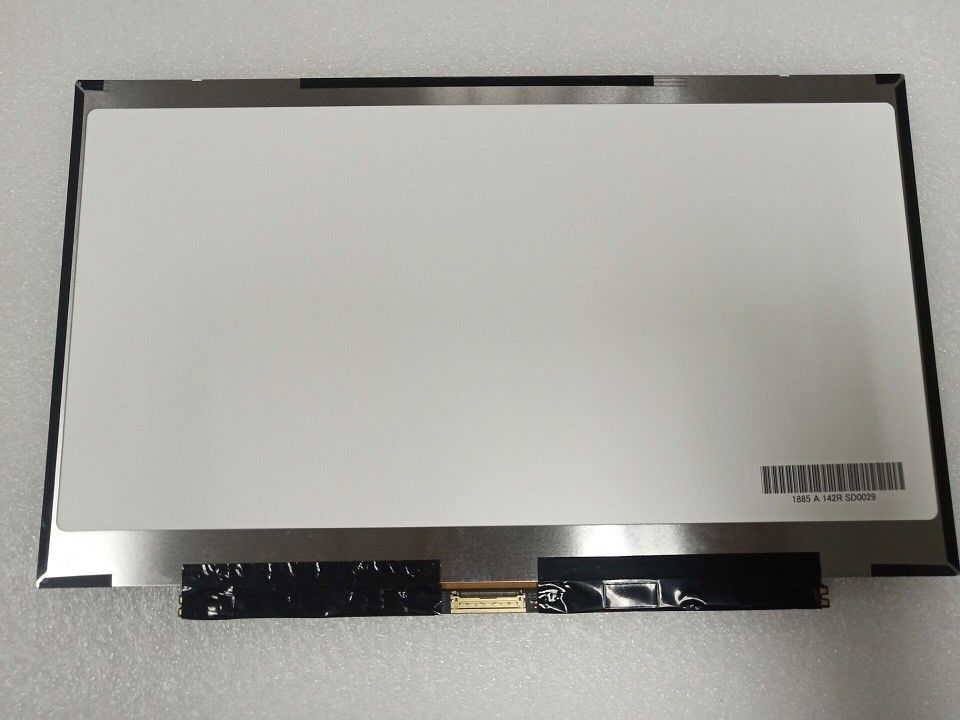

Dettagli:
|
| Modello: | LQ116T1JW03 | Luminanza: | 400 cd/m2 (Typ.) |
|---|---|---|---|
| Dimensione diagonale: | A 11,6 pollici | Format pixel: | 2560 ((RGB) × 1440 [Quad-HD] 252PPI |
| Tipo di interfaccia: | eDP (4 corsie), 40 pin Connector | Fonte di luce: | WLED, 15K ore, con driver LED |
| Angolo di visione: | 80/80/80/80 (tipo.) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione LCD di alta luminosità di WLED |
||
LQ116 Serie LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 80/80/80/80 (tipo) | 25 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | VA, di solito nero, trasmissibile. | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 100% | 74% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.45 (Tipo/Max.) ((5 punti) | ||
| Dimensione del pannello: | 11.6" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 2560 ((RGB) × 1440 [Quad-HD] | Striscia verticale RGB | 0.1005×0.1005 [252PPI] | 0.0335 x 0.1005 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 257.28 ((H) × 144.72 ((V) | - | 268 ((H) × 166,94 ((V) | 20,40±0,2 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Sottile (PCBA piatto, T≤3,2 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 152 g (tipo) | - | Antiglare (Haze 42%), rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale del pannello | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 216/587mA (tipo/massimo) | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 425/760mA (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie) | Collegamento | |||||

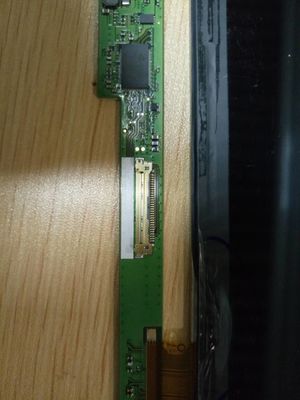

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20525-040E-02 | 0.4 mm | 40 perni | 1 pezzo | ||
LQ116T1JW03 supporta il display2560 ((RGB) × 1440(Quad-HD) con rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 252 PPI.ha una superficie attiva di 257.28 ((W) × 144.72 ((H) mm, contour size of 268 ((W) × 166.94 ((H) × 2.6 ((D) mm, con trattamento superficiale di Antiglare (Haze 42%), Hard coating (3H), peso netto di 152g (Typ.), forma di Slim (PCBA Flat, T≤3.2mm).Come veterano, Normalmente nero, prodotto LCM trasmissivo, LQ116T1JW03 può fornire 400 cd/m2 luminosità del display 1000:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/80 (Typ.)La migliore direzione di visione su Symmetry., e tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori,anche con prestazioni di gamma di colori 100% (sRGB). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con LED Driver.
