Dettagli:
|

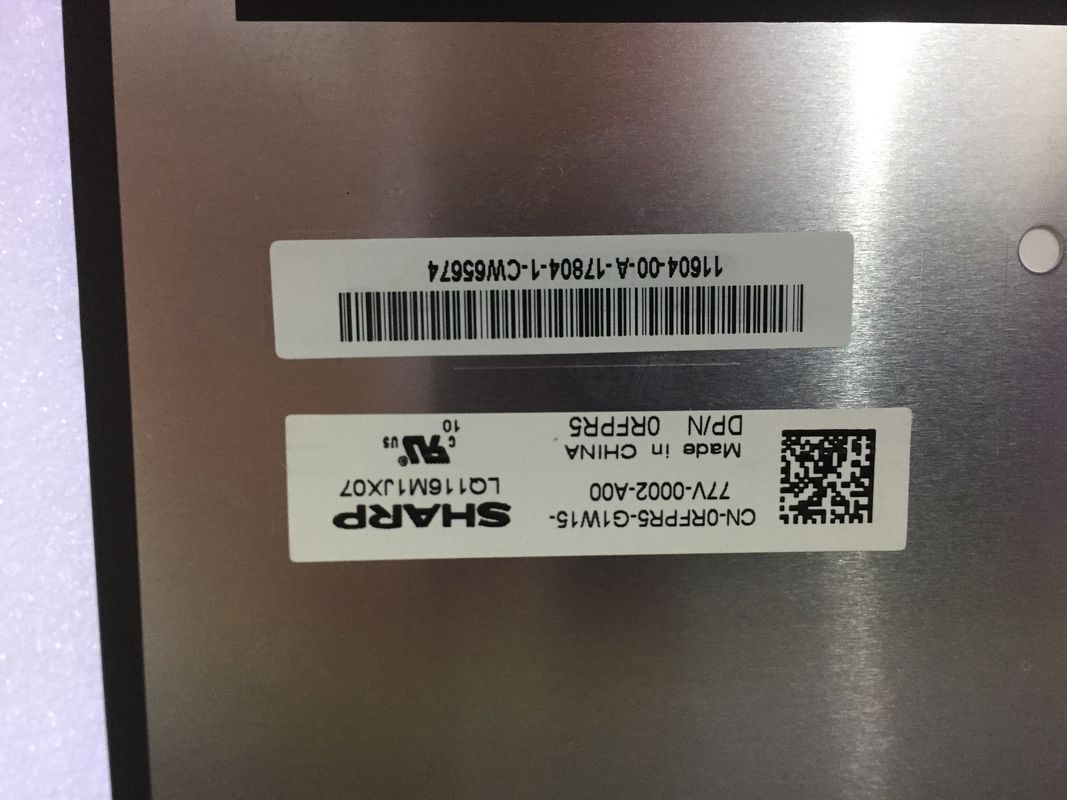

| Nome del modello: | LQ116M1JX07 | Dimensione dello schermo: | A 11,6 pollici |
|---|---|---|---|
| Angolo di visione: | 89/89/89/89 (tipo.) | Luminanza: | un ² di 600 cd/m (tipo.) |
| Lampade di sfondo: | WLED, 15K ore, con driver LED | Tipo del segnale: | eDP (2 corsie), eDP1.3, HBR1 (2.7G/ corsia), 30 pin |
| Disposizioni: | Striscia verticale RGB | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione LCD di alta luminosità di WLED |
||
LQ116 Serie LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 00,0445 × 0,1335 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1335×0.1335 (H×V) [190PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 256.32(H) × 144.18(V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 268 ((H) × 158,5 ((V) | Profondezza ((mm) | 2.3/5 (Tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piegato, T≤3,0 mm) |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 157/172g (tipo/massimo) | Trattamento | Rilascio (Nebbia 0%), rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 600 (tipo) | Rapporto di contrasto | 15001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità di visualizzazione | IPS, normalmente nero, trasmettitore | |
| Migliore vista su | Simmetria | Risposta (s) | 22 (Tipo) ((G a G) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.53 (Tipo/Max.) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 71% | sRGB | Copertura al 100% |
| Adobe RGB | 74% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 4.51W (tipo) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 242/333mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.8/1.1W (tipo/massimo) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.3, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |

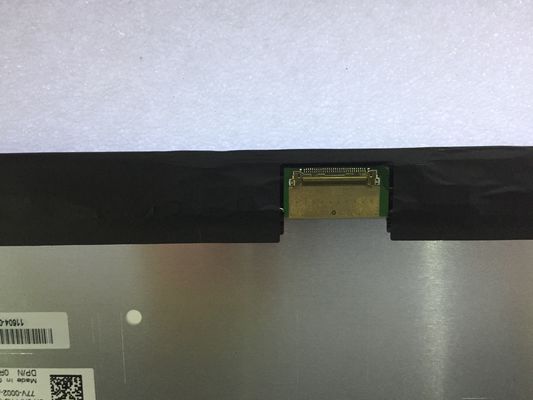

| I-PEX | 20455-030E-76 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 15K ((Tip.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | 308/333A (tipo/massimo) | ||
| Consumo | 3.7/4.0W (tipo/massimo) | |||||
| Confezione: | Quantità | Peso | Dimensione della scatola |
|---|---|---|---|
| 30 pezzi / scatola | 90,5 kg | 544×434×210 mm (L×W×H) |
LQ116M1JX07 supporta il display1920 ((RGB) × 1080(FHD) con rapporto di aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 256.32 ((W) × 144.18 ((H) mm, dimensioni di contorno di 268 ((W) × 158.5 ((H) × 5 ((D) mm, con trattamento superficiale di Glare (Haze 0%), rivestimento duro (3H), peso netto di 157/172g (Typ./Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).LQ116M1JX07 può fornire 600 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 22 (tipo) (G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con LED Driver.
