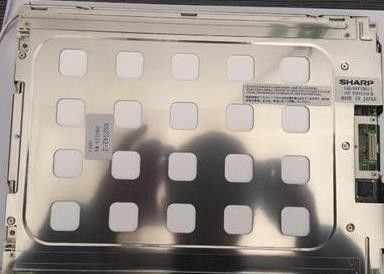

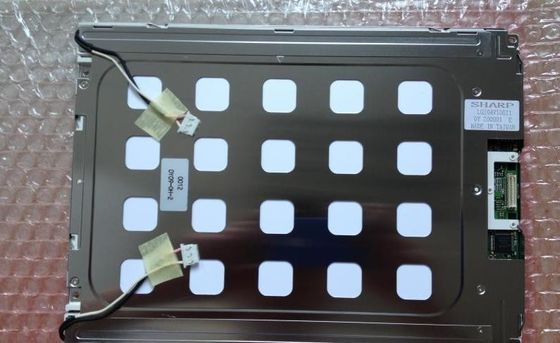

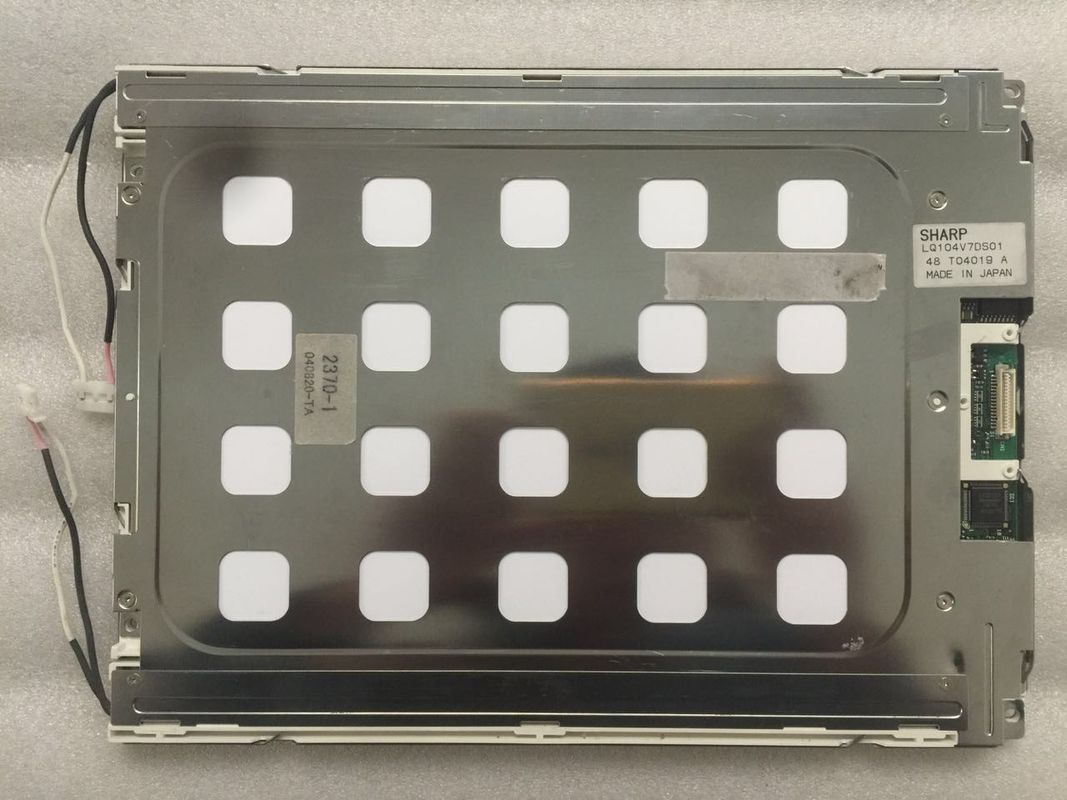

Dettagli:
|
| Nome del modello: | LQ104V7DS01 | Dimensione dello schermo: | 10.4 pollici |
|---|---|---|---|
| Produttore: | - Spiccato. | Luminanza: | ² di 250cd/m |
| Tipo del segnale: | RGB parallelo (1 ch, 6-bit), 31 pin Collegatore | Lampade di sfondo: | 2 PC CCFL, 50.000 ore, senza autista. |
| Numero di pixel: | 640 (RGB) ×480 (VGA) 76PPI | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -10 ~ 65 °C |
| Evidenziare: | Esposizione di LVDS TFT LCD,Esposizione LCD di alta luminosità di WLED |
||
LQ104 Serie LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Dimensione del pannello: | 10.4 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 211.2×158,4 mm | 215.2×162,4 mm | 245 × 195 mm | 11.4±0,5 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio della faccia (2-Φ3.4, 2-R1.7×4.4) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 700 g (tipo) | Antiglare, rivestimento duro, antiriflesso | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, normalmente bianco, trasflettivo | 2501 (Tipico) (Trasmettitore) 4.51 (Tipico) (Riflettente) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 45/45/45/45 (tipo) | Alle sei. | 20/40 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6671K | 262K (6-bit) | X:0.304; Y:0.361 | |
| Variazione di luminosità: | 1.45 (massimo) ((5 punti) | ||
| Prestazioni: | Tipo 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | 30,2% (Typ.) | |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| TBD/280mA (tipo) (ICC) | 3.3/5.0V (Tipo) (VCC) | - | ||||
| Voltaggio per segnali di visualizzazione: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | RGB parallelo (1 ch, 6 bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| HRS | DF9MA-31P-1V | 1 pezzo | 10,0 mm | 31 perni | DRGB-31P1C6B-010K | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | Diritta. | 2 pezzi | 50K ((Min.) | - | |
| CCFL Electrical: | Input corrente | Input di tensione | Consumo | |||
| 2.0/6.0/6.5mA (min./tipo/massimo) | 500 V (tipo) | 6.0W (Tipo) | ||||
| Voltaggio di accensione | Frequenza della lampada | |||||
| 950/1250V (Max.) (Ta=+25/0°C) | 20/35/60KHz (min./tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BHR-03VS-1 | 2 pezzi | 40,0 mm | 3 perni | BLL-3PINS-HNL | |
LQ104V7DS01 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 245 ((W) × 195 ((H) × 11.9 ((D) mm, con superficie trattata con Antiglare, Rivestimento duro, Antirriflessione, peso netto di 700 g (tipo).LQ104V7DS01 può fornire 250 cd/m2 luminosità di visualizzazione 2501:1 rapporto di contrasto trasmissivo, 4.51 (Tipico) rapporto di contrasto riflettente, 45/45/45/45 (Tipico) (CR≥5) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 20/40 (Tipico) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di lavoro di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
