Dettagli:
|

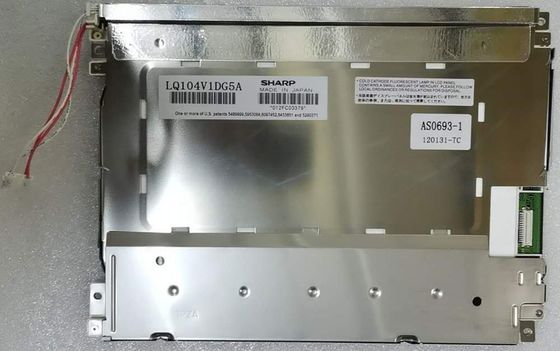

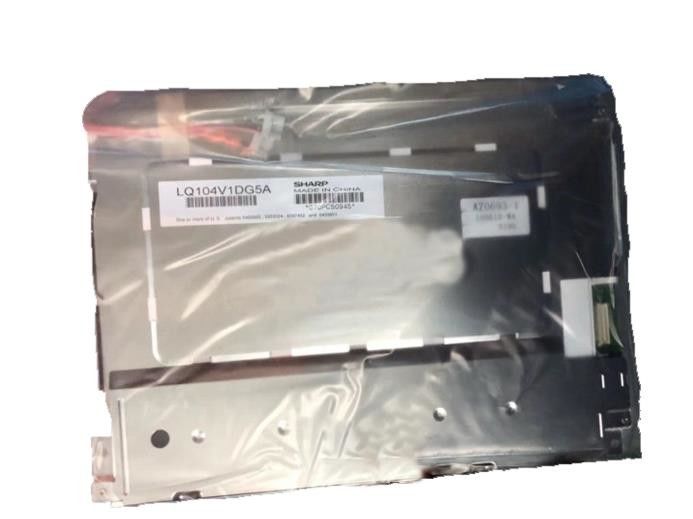

| Produttore: | - Spiccato. | Nome del modello: | LQ104V1DG5A |
|---|---|---|---|
| Numero di pixel: | 640 (RGB) ×480 (VGA) 76PPI | Dimensione dello schermo: | 10,4» |
| Luminanza: | un ² di 350 cd/m (tipo.) | Lampade di sfondo: | 2 PC CCFL, 50.000 ore, senza autista. |
| Tipo del segnale: | RGB parallelo (1 ch, 6-bit), connettore 31 pin | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -10 ~ 65 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ104 Serie LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Dimensione del pannello: | 10.4 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 211.2×158,4 mm | 214.6×162,4 mm | 246.5×179,4 mm | 15.5 (massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio della faccia (2-Φ3.4, 2-R1.7×4.4) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 620 g (massimo) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 70/70/50/60 (tipo) | Alle sei. | 10/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variazione di luminosità: | 1.45 (massimo) ((5 punti) | ||
| Consumo di energia: | 6.4W |
|---|---|
| Framerate: | 60 Hz |
| Scansione inversa: | Sì (U/D, L/R) |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 210/140mA (tipo) | 3.3/5.0V (tipo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | RGB parallelo (1 ch, 6 bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| HRS | DF9MA-31P-1V ((32) | 1 pezzo | 10,0 mm | 31 perni | DRGB-31P1C6B-010K | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato inferiore) | Diritta. | 2 pezzi | 50K ((Tip.) | - | |
| CCFL Electrical: | Input corrente | Input di tensione | Consumo | |||
| 3.5/6.0/7.0mA (min./tipo/massimo) | 466.7V (tipo) | 5.6W (tipo) | ||||
| Voltaggio di accensione | Frequenza della lampada | |||||
| 1000/1450V (massimo) (Ta=+25/0°C) | 35/60/70KHz (min./tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| Collegamento | - No, no. | |||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BHR-02(8.0)VS-1N | 2 pezzi | 80,0 mm | 2 perni | BLL-2PINS-HL | |
LQ104V1DG5A supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, area di visualizzazione di 214,6 ((W) × 162,4 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 620 g (Max.).LQ104V1DG5A può fornire 350 cd/m2 luminosità del display 5001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/25 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di lavoro di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
