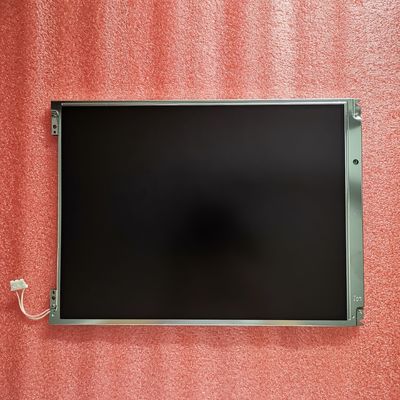

Dettagli:
|
| Nome del modello: | LQ104V1DG59 | Dimensione dello schermo: | 10,4» |
|---|---|---|---|
| Numero di pixel: | 640 (RGB) ×480 (VGA) 76PPI | Luminanza: | un ² di 350 cd/m (tipo.) |
| Disposizioni: | Striscia verticale RGB | Lampade di sfondo: | 2 PC CCFL, 50.000 ore, senza autista. |
| Tipo del segnale: | RGB parallelo (1 ch, 6-bit), connettore 31 pin | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -10 ~ 65 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ104 Serie LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 350 (Tipico) | 70/70/40/70 (tipo) | 20/40 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 300: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variante bianca: | 1.45 (massimo) ((5 punti) | ||
| Dimensione del pannello: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 640 ((RGB) × 480 [VGA] | Striscia verticale RGB | 0.330×0.330 [76PPI] | 0.110 x 0.330 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio della faccia (2-Φ3.4, 2-R1.7×4.4) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 620 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato superiore) | 2 pezzi | Diritta. | 50K ((Min.) | - | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 467V (tipo) | 3.5/6.0/7.0mA (min./tipo/massimo) | 5.6W (tipo) | ||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 40/60/70KHz (min./tipo/massimo) | 1000/1450V (massimo) (Ta=+25/10°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - No, no. | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) | 180/150mA (tipo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | RGB parallelo (1 ch, 6 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | DF9MA-31P-1V | 10,0 mm | 31 perni | 1 pezzo | DRGB-31P1C6B-010K | |

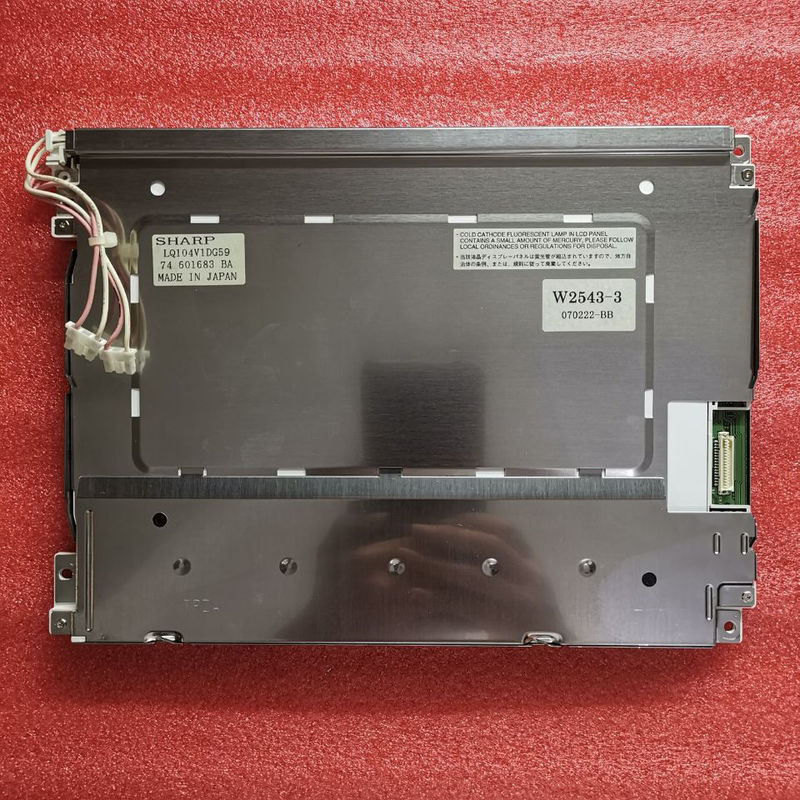

LQ104V1DG59 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, area di visualizzazione di 214,6 ((W) × 162,4 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 620 g (Max.).LQ104V1DG59 può fornire 350 cd/m2 luminosità del display 3001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 20/40 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato superiore) e hanno un tempo di vita di lavoro di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
