Dettagli:
|
| Produttore: | - Spiccato. | Nome del modello: | LQ104V1DC31 |
|---|---|---|---|
| Numero di pixel: | 640×480RGB | Dimensione dello schermo: | 10.4 pollici |
| Lampade di sfondo: | Nessun B/L | Tipo del segnale: | RGB parallelo (1 ch, 6-bit), 31 pin Collegatore |
| Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -10 ~ 70 °C | Angolo di visione: | 70/70/40/70 |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||

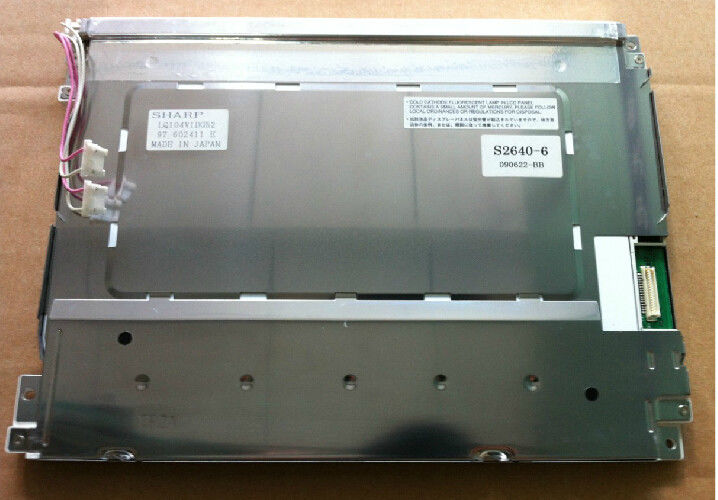

LQ104 Serie LQ104V1DG33 LQ104V1DG31 LQ104V1DG21 LQ104V1DG51 LQ104V1DG21 LQ104V1DG11
| Dimensione dello schermo: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 211.2×158,4 mm | 214.6×162,4 mm | 265 × 195 mm | 11.2 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 310 g (massimo) | - | Antiglare, rivestimento duro (3H), antiriflesso | ||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| - | TN, normalmente bianco, trasmissibile | 3001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 70/70/40/70 (tipo) | 20/40 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6926K | 262K (6-bit) | X:0.305; Y:0.329 | |
| Trasmissività: | 70,7% (Tipico) (con Polarizzatore) | ||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (Tipo) (VCC) | 180/150mA (tipo) (ICC) | - | ||||
| Voltaggio per segnali di visualizzazione: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF9MA-31P-1V | 1 pezzo | 31 perni | 10,0 mm | DRGB-31P1C6B-010K | |
| Confezione: | Importo | Peso | Dimensione (L×W×H) |
|---|---|---|---|
| 20 pezzi / scatola | 10 kg | 525×309×377 mm (L×W×H) |

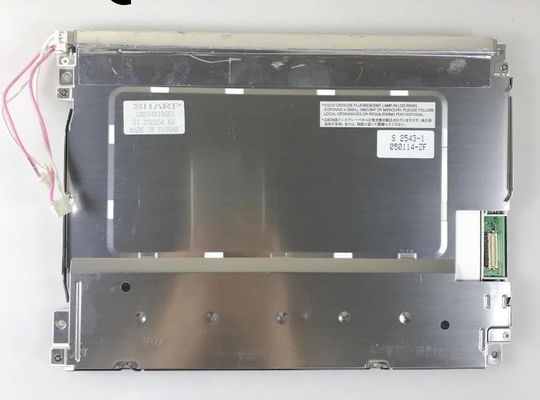

LQ104V1DC31 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 265 ((W) × 195 ((H) × 11.2 ((D) mm, dimensioni di area di visualizzazione di 214,6 mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), antiriflesso, peso netto di 310 g (massimo).LQ104V1DC31 può fornire 3001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 20/40 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto non ha retroilluminazione.
