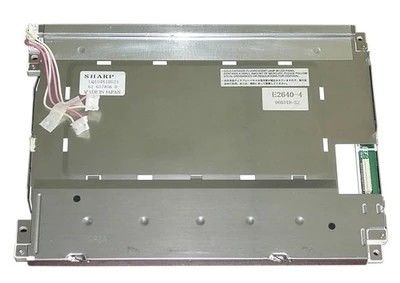

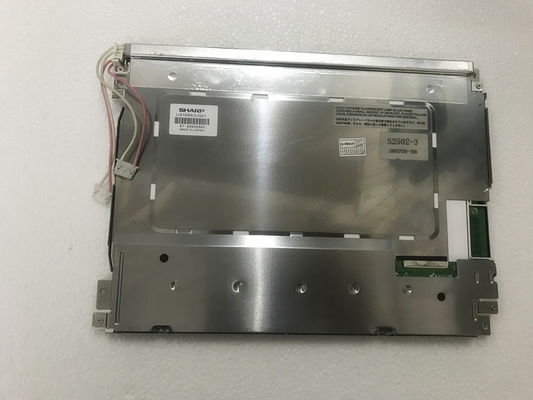

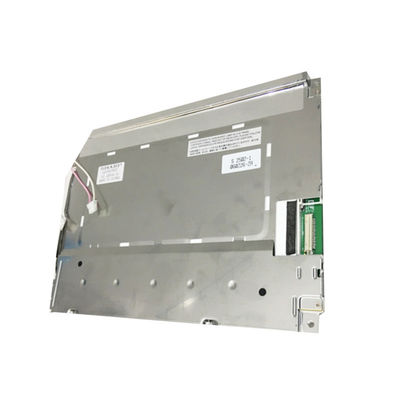

Dettagli:
|
| Nome del modello: | LQ104S1LG21 | Produttore: | - Spiccato. |
|---|---|---|---|
| Dimensione dello schermo: | 10.4 pollici | Luminanza: | un ² di 350 cd/m (tipo.) |
| Numero di pixel: | 800 (RGB) ×600 (SVGA) 96PPI | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -10 ~ 65 °C |
| Lampade di sfondo: | 2 PC CCFL, 50.000 ore, senza autista. | Tipo del segnale: | LVDS (1 ch, 6 pungenti), un connettore di 20 perni |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ104 Serie LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informazioni di base: | Luminanza | 350 cd/m2 (Typ.) | Rapporto di contrasto | 300: 1 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle sei. | Velocità di risposta | 10/25 (Tipo) (Tr/Td) (ms) | |
| Angolo di visione | 70/70/40/70 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Colore di supporto | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.45 (massimo) ((5 punti) |
| Caratteristiche dei pixel: | Numero di pixel | 800 ((RGB) × 600 [SVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,088 × 0,264 mm | Pixel Pitch ((W×H) | 0.264×0.264 mm [96PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 211.2 ((W) × 158.4 ((H) mm | Complessivamente Dim. | 246.5 ((W) × 179.4 ((H) mm |
| Apertura del bezzolo | 214.6 ((W) × 162.4 ((H) mm | Profondità complessiva | 15.5 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | ||
| Fissazione: | Fori di montaggio della faccia (2-Φ3.4, 2-3.4×4.4) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Massa | 620 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Consumo di energia: | 6.6W |
| Segnale elettrico: | Corrente di input | 310/510mA (tipo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | LVDS (1 ch, 6 bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| I-PEX | 20186-020E-13F | 1 pezzo | 1.25 mm | 20 perni | LVDS-20P1C6B-070D | |
| Caratteristiche della lampada: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Posizione | Tipo di luce di bordo (lato superiore) |
|---|---|---|---|---|---|---|
| Scambio | Sostituibile | Importo | 2 pezzi | La vita | 50K (min.) (ore) | |
| Lampada elettrica: | Corrente di input | 3.5/6.0/7.0mA (min./tipo/massimo) | Voltaggio di ingresso | 467V (tipo) | ||
| Frequenza | 35/60/70KHz (min./tipo/massimo) | Voltaggio di accensione | 1450V (massimo) (Ta=-10°C) | |||
| Consumo | 5.6W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JST | BHR-03VS-1 | 2 pezzi | 40,0 mm | 3 perni | BLL-3PINS-HNL | |
| Guidatore di retroilluminazione: | - No, no. | |||||
LQ104S1LG21 supporta il display800 ((RGB) × 600(SVGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 246.5 ((W) × 179.4 ((H) mm, dimensioni della superficie di visualizzazione di 214,6 mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 620 g (Max.).LQ104S1LG21 può fornire 350 cd/m2 luminosità del display 3001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/25 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato superiore) e hanno un tempo di vita di lavoro di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
