Dettagli:
|

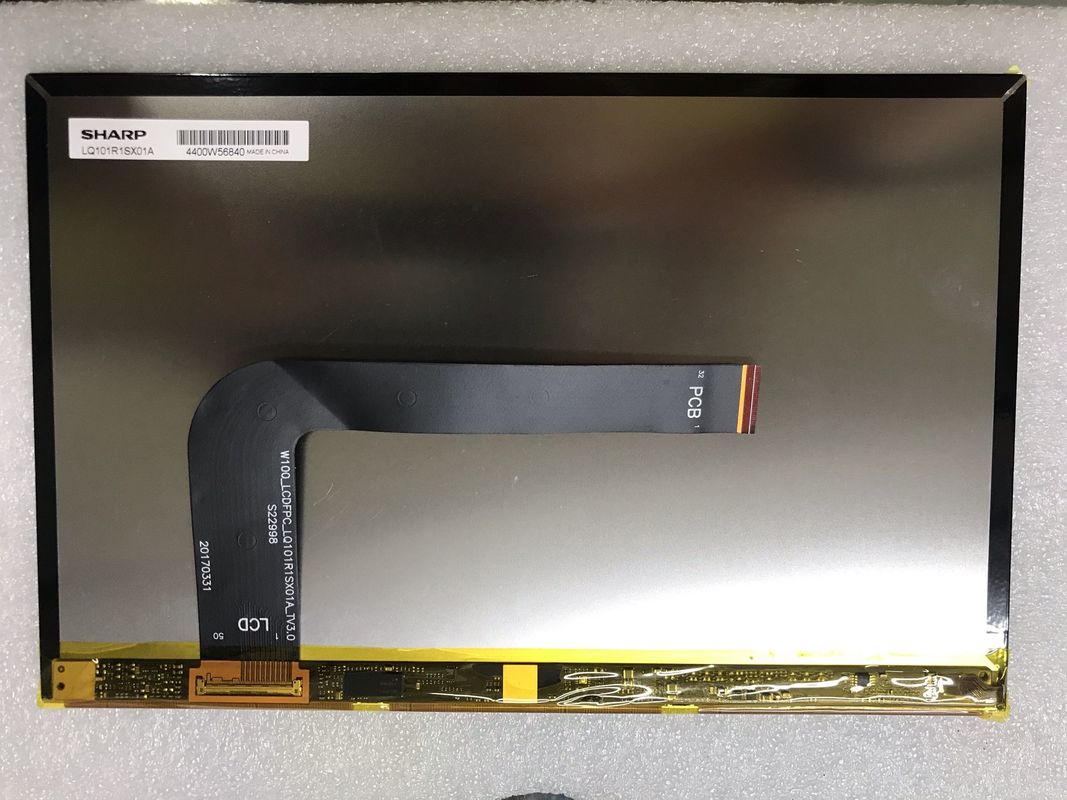

| Modello: | LQ101R1SX01A | Dimensione diagonale: | A 10,1 pollici |
|---|---|---|---|
| Marchio: | - Spiccato. | Luminanza: | 400 cd/m2 (Typ.) |
| Fonte di luce: | WLED [7S6P], 10K ore, senza conducente | Tipo di interfaccia: | MIPI (2 ch, 4 corsie dati) 50 pin |
| Format pixel: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Ambiente: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di stoccaggio: -20 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ101 Serie LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Dimensione del pannello: | 10.1 pollice | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Striscia verticale RGB | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 216.96×135,6 mm | - | 228 × 148,5 mm | 1.88/4.60 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 151 ± 15 g | Rivestimento trasparente e duro | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, normalmente nero, trasmettitore | 9001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/80 (min.) | Simmetria | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 51% | 71% | 53% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.40 (Tipo/Max.) ((5 punti) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 185/370mA (tipo/massimo) | 3.3V (tipo) | - | ||||

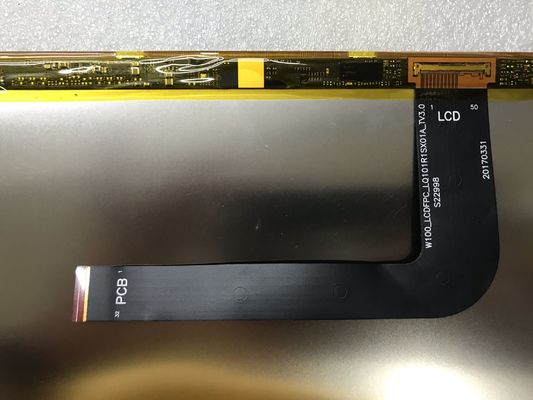

| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | MIPI (2 ch, 4 corsie dati) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| I-PEX | 20525-050E-02 | 1 pezzo | 0.4 mm | 50 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 6 corde | 7S6P | 10K (Tip.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 20.0/21.0mA (tipo/massimo) | 18.2/21.0/23.1V (min./tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale del pannello | - No, no. | ||||
LQ101R1SX01A supporta il display2560 ((RGB) × 1600(WQXGA) con rapporto di aspetto di 16:10 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 299 PPI.ha un'area attiva di 216.96 ((W) × 135.6 ((H) mm, contour size of 228 ((W) × 148.5 ((H) × 4.6 ((D) mm, con trattamento superficiale di Clear, Hard coating, peso netto di 151±15g.LQ101R1SX01A può fornire 400 cd/m2 luminosità del display 9001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/80 (min.) ((CR≥10) (L/R/U/D), migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 7S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
