Dettagli:
|
| Dimensione diagonale: | A 10,1 pollici | Modello: | LQ101K1LY05 |
|---|---|---|---|
| Marchio: | - Spiccato. | Luminanza: | 400 cd/m2 (Typ.) |
| Format pixel: | 1280×800 ((RGB) [WXGA] 149PPI | Fonte di luce: | WLED, ore 100K, con il driver del LED |
| Tipo di interfaccia: | LVDS (1 ch, 8-bit), 20 pin Collegatore | Ambiente: | Temperatura di funzionamento: -10 ~ 70 °C; Temperatura di stoccaggio: -20 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ101 Serie LQ101K1LY05 LQ101K1LY04
| Dimensione dello schermo: | 10.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1280×800 (RGB), WXGA | Striscia orizzontale RGB | 0.1695×0.0565 mm | 0.1695×0.1695 mm [149PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 216.96×135,6 mm | 220.6×139,2 mm | 230.7×152,7 mm | 6.0/9.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 270 g | - | L'abbagliamento (nebbia 0%), riflessione 1,25% (tipo) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | PSV, normalmente nero, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6371K | 16.7M (8-bit) | X:0.315; Y:0.330 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 49% | 67% | 51% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.43 (massimo) ((5 punti) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 100K (Tip.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | SM06B-SHLS-TF | 1 pezzo | 6 perni | 10,0 mm | ||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 12.0V (tipo) | 285/400mA (tipo/massimo) | - | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 235/375mA (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 8 bit) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF14H-20P-1.25H ((56) | 1 pezzo | 20 perni | 1.25 mm | LVDS-20P1C8B-040A | |

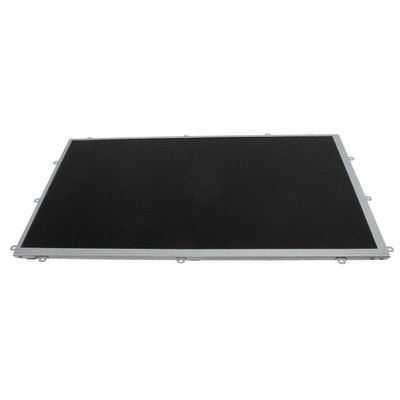

LQ101K1LY05 supporta il display1280×800 (RGB)(WXGA) con rapporto d'aspetto 16:10 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 216.96 ((W) × 135.6 ((H) mm, dimensioni di contorno di 230.7 ((W) × 152.7 ((H) × 9.2(D) mm, dimensioni di area di visione di 220.6 ((W) × 139.2 ((H) mm, con trattamento superficiale di Brillantezza (Haze 0%), Riflessione 1,25% (Tipico), peso netto di 270 g.LQ101K1LY05 può fornire 400 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 100K ore, con LED Driver.
