Dettagli:
|
| Marca del pannello: | - Spiccato. | Modello di pannello: | LQ101K1LY04 |
|---|---|---|---|
| Brillantezza: | 400cd/m2 | Dimensione del pannello: | 10.1 pollice |
| Risoluzione del Parlamento europeo: | 1280 (RGB) ×800, WXGA, 149PPI | Interfaccia del segnale: | LVDS (1 ch, 8-bit), 40 pin Collegatore |
| Tipo di lampada: | 7S6P WLED, 20K ore, senza conducente | Ambiente: | Temperatura di funzionamento: -10 ~ 60 °C; Temperatura di conservazione: -20 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ101 Serie LQ101K1LY05 LQ101K1LY04
| Caratteristiche dei pixel: | Format pixel | 1280 ((RGB) × 800 [WXGA] | Punte di passo | 00,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.1695×0.1695 mm (H×V) [149PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 216.96×135,6 mm (H×V) | Zona di Bezel | 220.56 × 139,2 mm (H × V) |
| Il contorno Dim. | 2370,94 × 156,66 mm (H × V) | Profondità del profilo | 2.9/5.3 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori per il montaggio del volto (12 pezzi) su lumache sinistra, destra, su e giù | |||
| Altre caratteristiche: | Peso | 165/185 g (tipo/massimo) | Superficie | L'abbagliamento (nebbia 0%), riflessione 1,25% (tipo) |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/80 (tipo) | Modalità ottica | PSV, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 25 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.318" Wy:0.344 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6139K | Uniformità bianca | 1.25/1.43 (Tipo/Max.) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 50% | sRGB | Copertura del 69% |
| Adobe RGB | Copertura del 52% | DCI-P3 | Copertura del 52% | |
| Rec.2020 | 37% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 20K (Tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 7S6P | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 21.0/24.5V (Min./Max.) | Input corrente | 15.5 mA (tipo) | ||
| Consumo | 1.95W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale del pannello | Posizione | - | Guida lampada | - No, no. |
| Sistema di segnale: | LVDS (1 ch, 8 bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 235/375mA (tipo/massimo) | ||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 perni | 1 pezzo | ||

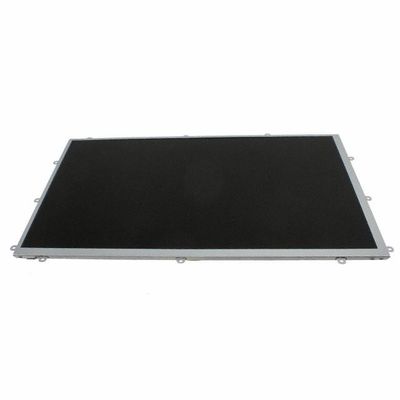

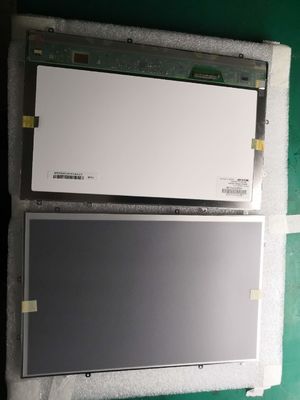

LQ101K1LY04 supporta il display1280 ((RGB) × 800(WXGA) con rapporto di aspetto di 16:10 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 216.96 ((W) × 135.6 ((H) mm, dimensioni di contorno di 237.94 ((W) × 156.66 ((H) × 5.3(D) mm, area di visione di 220.56 ((W) × 139.2 ((H) mm, con trattamento superficiale di Brillantezza (Nebbia 0%), Riflessione 1,25% (Tipo), peso netto di 165/185g (Tipo./Max.).Prodotto LCM trasmissivo, LQ101K1LY04 può fornire 400 cd/m2 luminosità del display 800: 1 rapporto di contrasto trasmissivo, 80/80/80/80 (Typ.)e tempo di risposta di 25 (Tipo) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio di 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori,anche con prestazioni di gamma di colori del 50% (NTSC). Questo prodotto ha adottato 7S6P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 20K ore, è ulteriormente necessario un driver di retroilluminazione esterno.
