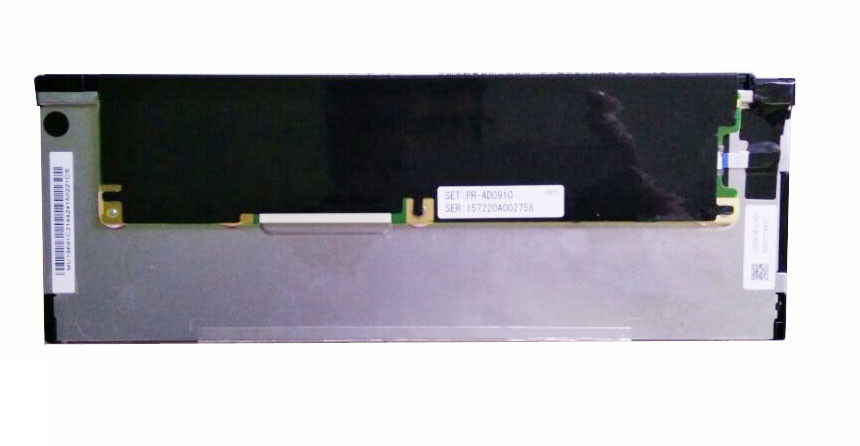

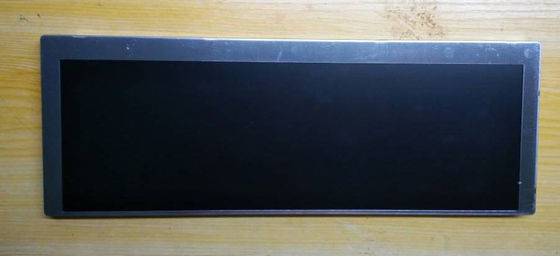

Dettagli:
|
| Modello di pannello: | LQ091B1LW01 | Marca del pannello: | - Spiccato. |
|---|---|---|---|
| Brillantezza: | 380 cd/m2 (Typ.) | Dimensione del pannello: | 9.1 pollice |
| Interfaccia del segnale: | LVDS (1 Ch, 8 bit), un connettore di 30 perni | Tipo di lampada: | WLED, 50K ore, con LED Driver |
| Risoluzione del Parlamento europeo: | 822 ((RGB) × 260, 95PPI | Ambiente: | Temperatura di funzionamento: -10 ~ 70 °C; Temperatura di conservazione: -30 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
| Informazioni di base: | Luminanza | 380 cd/m2 (Typ.) | Rapporto di contrasto | 800: 1 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle sei. | Velocità di risposta | 30 (Tipo) (Tr+Td) (ms) | |
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.300" Wy:0.315 | Colore di supporto | 16.7M (8-bit) |
| Temperatura del colore | 7435K | Uniformità bianca | 1.33 (massimo) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 75% | sRGB | Copertura del 97% |
| Adobe RGB | 78% di copertura | DCI-P3 | 78% di copertura | |
| Rec.2020 | 56% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche dei pixel: | Numero di pixel | 822 ((RGB) × 260 | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.089×0.267 mm | Pixel Pitch ((W×H) | 0.267×0.267 mm [95PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 219.474 ((W) × 69.42 ((H) mm | Complessivamente Dim. | 240 mm × 86 mm |
| Apertura del bezzolo | 222.4 ((W) × 72.4 ((H) mm | Profondità complessiva | 10.0±0,5 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | >3:1 | Stile di forma | ||
| Fissazione: | Fori di montaggio laterali (4 pezzi) sulla lunetta sinistra e destra | |||
| Altri dettagli: | Massa | 230 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Segnale elettrico: | Corrente di input | 300/350mA (tipo/massimo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | LVDS (1 ch, 8 bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| HRS | DF14H-30P-1.25H | 1 pezzo | 1.25 mm | 30 perni | ||
| Caratteristiche della lampada: | Forma della lampada | - | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | - | La vita | 50K (tip.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Corrente di input | 480/550mA (tipo/massimo) | Voltaggio di ingresso | 12.0±1.2V | ||
LQ091B1LW01 supporta il display822 ((RGB) × 260con un rapporto di aspetto di > 3:1 (W: H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 219.474 ((W) × 69.42 ((H) mm, dimensioni di contorno di 240 ((W) × 86 ((H) × 10.5 ((D) mm,dimensioni della zona di visualizzazione di 222,4 mm × 72,4 mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 230 g (massimo).LQ091B1LW01 può fornire 380 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 76% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K ore, con LED Driver.
