Dettagli:
|
| Modello: | LQ085Y3LG13 | Marchio: | - Spiccato. |
|---|---|---|---|
| Luminanza: | 450cd/m² | Dimensione diagonale: | 8,5 pollici |
| Format pixel: | 800×480 ((RGB) [WVGA] 109PPI | Tipo di interfaccia: | LVDS (1 ch, 6 bit), 33 pin Collegatore |
| Fonte di luce: | WLED, 50K ore, con LED Driver | Ambiente: | Temperatura di funzionamento: -10 ~ 80 °C; Temperatura di stoccaggio: -25 ~ 80 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ085 Serie LQ085Y3LG13 LQ085Y3DG12
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 450 (tipo) | 80/80/80/80 (tipo) | 8/21 (Tipo) (Tr/Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 3 | TN, normalmente bianco, trasmissibile | 500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7351K | 262K (6-bit) | X:0.300; Y:0.320 |
| Dimensione del pannello: | 8.5" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800×480 ((RGB) [WVGA] | Striscia orizzontale RGB | 0.231×0.231 [109PPI] | 0.231 x 0.077 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 184.8 ((H) × 110.88 ((V) | - | 227.4 ((H) × 134 ((V) | 13.5 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 159 (H:V) | ||
| Montaggio: | Forti di montaggio del volto sulle bracciale sinistra e destra. | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| TBD | - | Antiglare | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 50K ((Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale del pannello | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0±0.6V | TBD | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | TBD | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | FH12-33S-0.5SH ((55) | 0.5 mm | 33 perni | 1 pezzo | ||

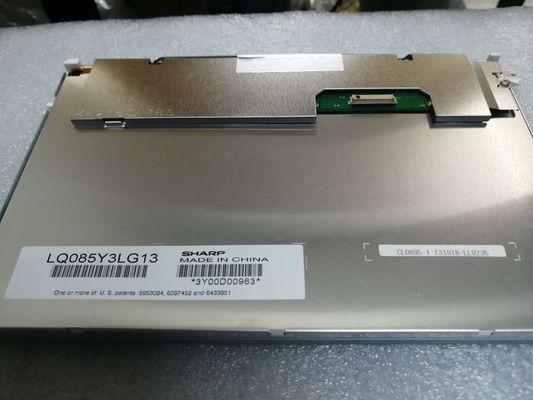

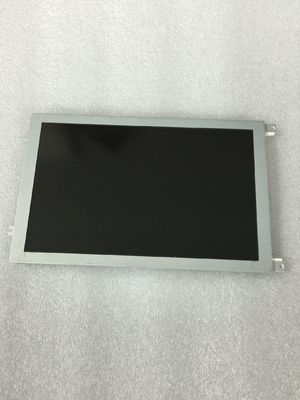

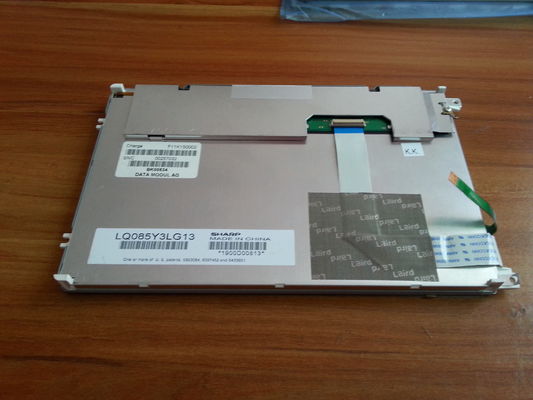

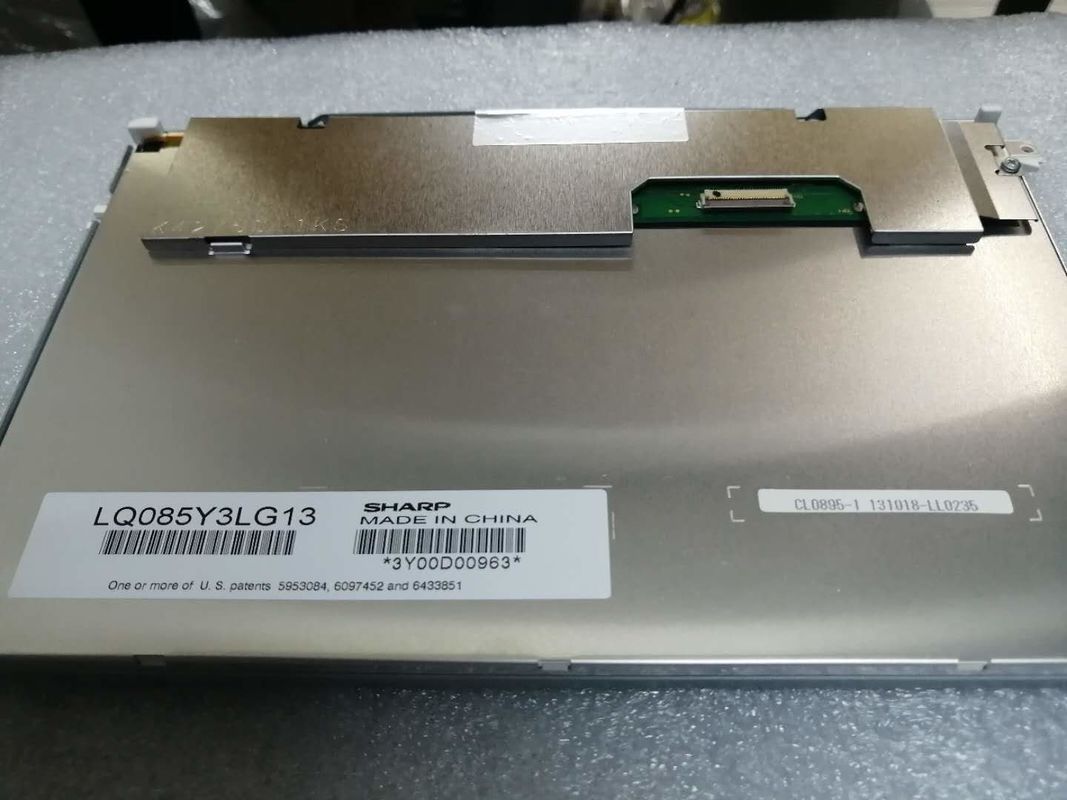

LQ085Y3LG13 supporta il display800×480 ((RGB)(WVGA) con rapporto d'aspetto 15:9 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 184.8 ((W) × 110.88 ((H) mm, dimensioni di contorno di 227.4 ((W) × 134 ((H) mm, con trattamento superficiale di Antiglare, peso netto di TBD. Come prodotto LCM TN, normalmente bianco e trasmissivo, LQ085Y3LG13 può fornire una luminosità di 450 cd/m2 con un rapporto di contrasto trasmissivo di 500:1,80/80/80/80 (Tipo) (L/R/U/D) angolo di visione, migliore direzione di visione alle 3 e tempo di risposta di 8/21 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore, con driver LED.LQ085Y3LG13 utilizza LVDS (1 ch, 6 bit) in quanto è un sistema di ingresso del segnale, che è collegato da 33 pin di connettore con tensione di alimentazione di 3,3V (Typ.).
