Dettagli:
|
| Modello di pannello: | LQ084V3DG02 | Marca del pannello: | - Spiccato. |
|---|---|---|---|
| Brillantezza: | 400 cd/m2 (Typ.) | Dimensione del pannello: | 8.4 pollici |
| Interfaccia del segnale: | RGB parallelo (1 ch, 6 bit), 33 pin Collegatore | Tipo di lampada: | 6S2P WLED, 50K ore, senza conducente |
| Risoluzione del Parlamento europeo: | 640 (RGB) ×480, VGA, 95PPI | Ambiente: | Temperatura di funzionamento: -30 ~ 80 °C; Temperatura di conservazione: -30 ~ 80 °C; Livello di vib |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||

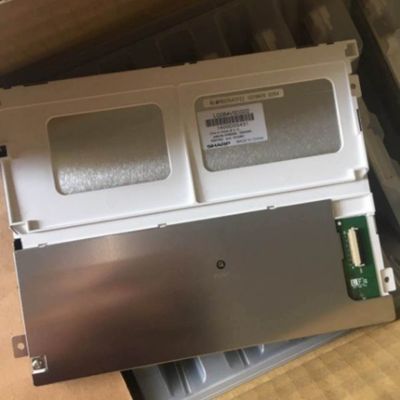

LQ084 Serie LQ084V3DG02 LQ084V3DG01
| Caratteristiche dei pixel: | Format pixel | 640 ((RGB) × 480 [VGA] | Punte di passo | 0.089 × 0,267 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.267 × 0,267 mm (H × V) [95PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 1700,88 × 128,16 mm (H × V) | Zona di Bezel | 175.5 × 133,0 mm (H × V) |
| Il contorno Dim. | 199.5 × 149,5 mm (H × V) | Profondità del profilo | 11.6 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.2) | |||
| Altre caratteristiche: | Peso | 400 g (massimo) | Superficie | Antiglare |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 6001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 65/65/55/60 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 5/21 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.292" Wy:0.316 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 7970K | Uniformità bianca | - |
| Scansione inversa: | Sì (U/D, L/R) |
|---|---|
| Consumo di energia: | 4.62W |
| Caratteristiche della retroilluminazione: | Forma della lampada | 2 corde | Tipo di lampada | WLED | Tempo di vita | 50K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 6S2P | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 19.8V (tipo) | Input corrente | 100/105mA (tipo/massimo) | ||
| Consumo | 3.96W (Tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | SM04B-SRSS-TB ((LF) ((SN) | 10,0 mm | 4 perni | 1 pezzo | BLE-4PINS-AACC | |
| Sistema di segnale: | RGB parallelo (1 ch, 6 bit) | Voltaggio logico | VIL≤0,8V; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (Tipo) (VCC) | Input corrente | 200/360mA (tipo/massimo) | ||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| IRISO | IMSA-9637S-33Y902 | 0.5 mm | 33 perni | 1 pezzo | DRGB-33P1C6B-020A | |
LQ084V3DG02 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 170.88 ((W) × 128.16 ((H) mm, dimensioni di contorno di 199.5 ((W) × 149.5 ((H) mm, dimensioni di area di visualizzazione di 175,5 mm × 133,0 mm, con trattamento superficiale di Antiglare, peso netto di 400 g (Max.).LQ084V3DG02 può fornire 400 cd/m2 luminosità di visualizzazione 6001:1 rapporto di contrasto trasmissivo, 65/65/55/60 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 5/21 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato il sistema di retroilluminazione 6S2P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
