Dettagli:
|
| Marchio: | - Spiccato. | Modello: | LQ084V1DG43 |
|---|---|---|---|
| Luminanza: | 300 cd/m2 (Typ.) | Dimensione diagonale: | A 8,4 pollici |
| Format pixel: | 640 ((RGB) × 480 [VGA] 95PPI | Fonte di luce: | WLED, 70K ore, con LED Driver |
| Tipo di interfaccia: | RGB parallelo (1 ch, 6-bit), 31 pin Collegatore | Ambiente: | Temperatura di funzionamento: -10 ~ 70 °C; Temperatura di stoccaggio: -25 ~ 70 °C |
| Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
||
LQ084 Serie LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
| Informazioni di base: | Luminanza | 300 cd/m2 (Typ.) | Rapporto di contrasto | 600: 1 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle 12 | Velocità di risposta | 10/25 (Tipo) (Tr/Td) (ms) | |
| Angolo di visione | 70/70/60/50 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.305" Wy:0.330 | Colore di supporto | 262K (6-bit) |
| Temperatura del colore | 6914K | Uniformità bianca | 1.45 (massimo) ((5 punti) |
| Caratteristiche dei pixel: | Numero di pixel | 640 ((RGB) × 480 [VGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.089×0.267 mm | Pixel Pitch ((W×H) | 0.267×0.267 mm [95PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 170.88 ((W) × 128.16 ((H) mm | Complessivamente Dim. | 221 ((W) × 152,4 ((H) mm |
| Apertura del bezzolo | - | Profondità complessiva | 9.3±0,5 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | ||
| Fissazione: | Fori per il montaggio della faccia | |||
| Altri dettagli: | Massa | 340 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Segnale elettrico: | Corrente di input | 240/150mA (tipo) | Voltaggio di ingresso | 3.3/5.0V (Tipo) (VCC) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | RGB parallelo (1 ch, 6 bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| HRS | DF9MA-31P-1V ((32) | 1 pezzo | 10,0 mm | 31 perni | DRGB-31P1C6B-010K | |
| Caratteristiche della lampada: | Forma della lampada | - | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | Sostituibile | Importo | - | La vita | 70K (tip.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JST | SM06B-SHLS-TF | 1 pezzo | 10,0 mm | 6 perni | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Corrente di input | 320/380mA (tipo/massimo) | Voltaggio di ingresso | 12.0±1.2V | ||

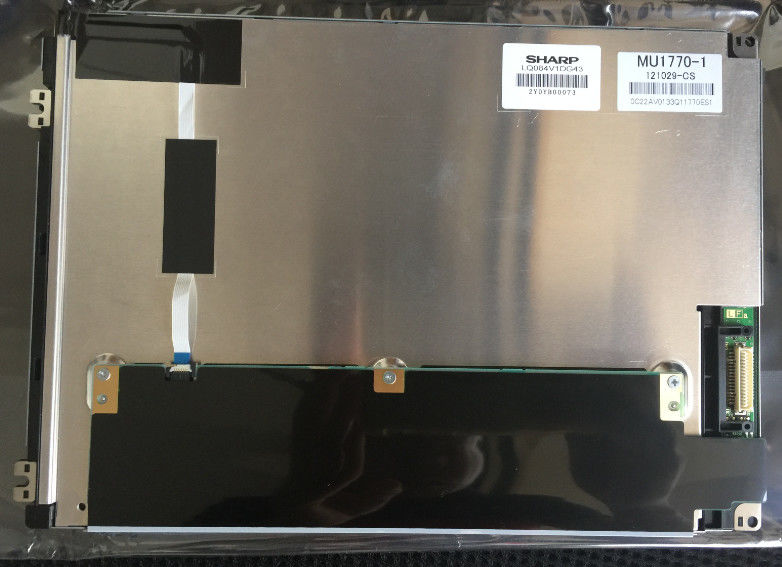

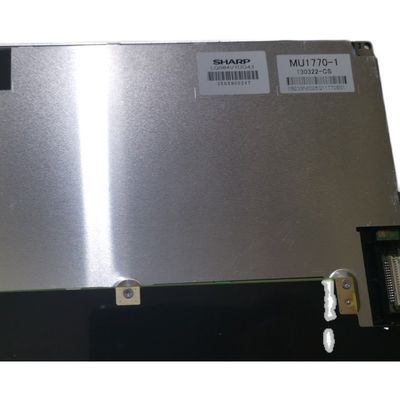

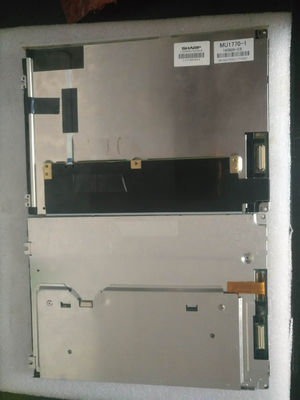

LQ084V1DG43 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 170.88 ((W) × 128.16 ((H) mm, dimensioni di contorno di 221 ((W) × 152.4 ((H) × 9.8 ((D) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 340g (Max.).1 rapporto di contrasto trasmissivo, 70/70/60/50 (tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 10/25 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 70K ore, con driver LED.
