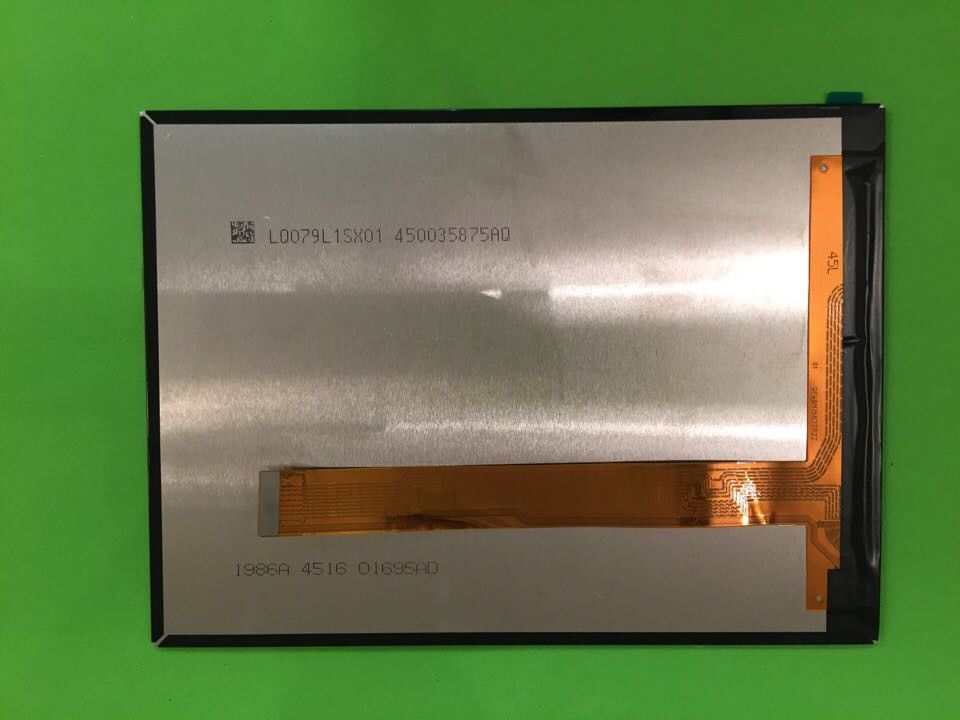

Dettagli:
|
| Modello: | LQ079L1SX01 | Marchio: | - Spiccato. |
|---|---|---|---|
| Format pixel: | 1536 ((RGB) × 2048 [QXGA] 325PPI | Dimensione diagonale: | 7.9 pollici |
| Luminanza: | 460 cd/m2 (Typ.) | Fonte di luce: | WLED [6S4P], W/O Driver |
| Tipo di interfaccia: | MIPI (2 ch, 4 corsie dati), 50 pin | Ambiente: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di stoccaggio: -30 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| SCHIARPO | LQ079L1SX01 | Ossido TFT-LCD, LCM | - | |
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| -20 ~ 60 °C | -30 ~ 70 °C | - |
| Dimensione dello schermo: | 7.9" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1536 ((RGB) × 2048, QXGA | Striscia verticale RGB | 0.026×0.078 mm | 0.078×0.078 mm [325PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 1190,808 × 159,744 mm | - | 125.55×171,3 mm | 1.95/3.15 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 3:4 | Tipo ritratto | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 65.0g (Tipo) | - | - | ||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 460 cd/m2 (Typ.) | IPS, normalmente nero, trasmettitore | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 35 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 67% | 92% | 71% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 70% | 50% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.11/1.25 (Tipo/massimo) | ||
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Lista dei driver IC: | COG integrato NT35523 + NT35523 |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | 6S4P | 4 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 20 mA (tipo) | ||||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Incluso nell'interfaccia del segnale del pannello | - | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 1.8/5.6/-5.6V (Tipo) (IOVCC/VSP/VSN) | 40/15.0/15.5mA (tipo) (IOICC/ISP/ISN) | - | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| MIPI (2 ch, 4 corsie dati) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| Panasonic | AXE450124 | 1 pezzo | 50 perni | 0.4 mm | ||
LQ079L1SX01 supporta il display1536 ((RGB) × 2048(QXGA) con un rapporto di aspetto di 3:4 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 325 PPI.ha una superficie attiva di 119.808 ((W) × 159.744 ((H) mm, dimensioni di contorno di 125.55 ((W) × 171.3 ((H) × 3.15 ((D) mm, peso netto di 65.0 g (Tipo).LQ079L1SX01 può fornire 460 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 35 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 70% (NTSC).È inoltre necessario un driver di retroilluminazione esterno.
