Dettagli:
|

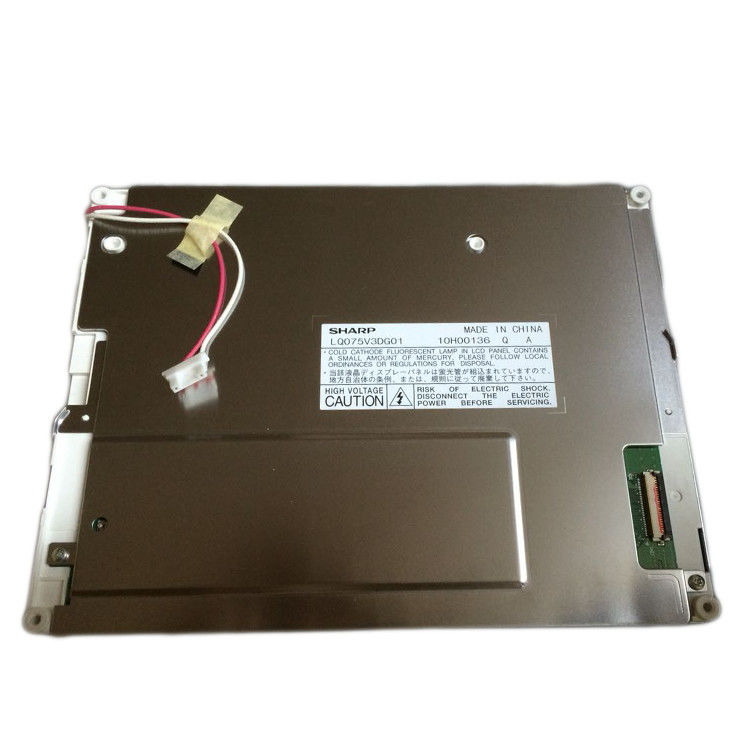

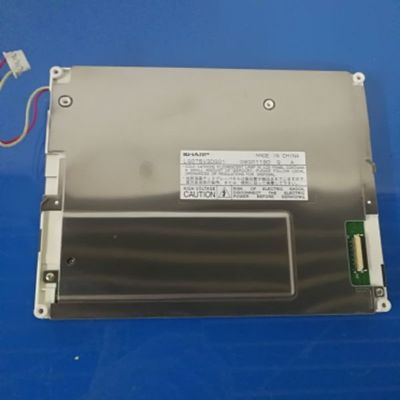

Name di modello: | LQ075V3DG01 | Produttore: | Tagliente |
---|---|---|---|
Luminanza: | un ² di 400 cd/m (tipo.) | Dimensioni dello schermo: | A 7,5 pollici |
Tipo del segnale: | RGB parallelo (1 ch, bit 6), un connettore di 33 perni | Lampadina: | 1 pc CCFL, 50K ore, nessun driver |
Numero del pixel: | 640 (RGB) ×480 (VGA) 107PPI | Max. Ratings: | Stoccaggio temporaneo.: -30 ~ °C 80 Funzionamento temporaneo.: -30 ~ °C 80 ; Livello di vibraz |
Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
LQ075 serie LQ075V3DG03 LQ075V3DG01
Dimensioni dello schermo: | 7,5" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
640 (RGB) ×480, VGA | Banda verticale di RGB | 0.079×0.237 millimetro | 0.237×0.237 millimetro [107PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
151.68×113.76 millimetro | 156.3×118.4 millimetro | 179×139.5 millimetro | 12,7 (tipo.) millimetri | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 | Tipo del paesaggio | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
365g (massimo) | - | Anabbagliante |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 400 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 600:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
6 in punto | 70/70/60/65 (tipo.) (CR≥10) | 5/21 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
6485K | 262K (6 bit) | X: 0,313; Y: 0,329 |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato superiore) | 50K (tipo.) | pc 1 | Forma di U | - | |
CCFL elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
850±85V | 6.0±0.5mA | |||||
Frequenza operativa | Tensione di partenza | |||||
50/80KHz (minuto/massimo) | 1500/2250V (massimo) (Ta=+25/-30℃) | |||||
Caratteristiche dell'interfaccia: | Driver State di CCFL | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Connettore | - | ||||
Dettaglio dell'interfaccia | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | pc 1 | 2 perni | 8,0 millimetri | BLL-2PINS-HL |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3V (tipo.) (VCC) | 185mA (tipo.) (ICC) | - | ||||
Tensione per i segnali dell'esposizione: | VIL≤0.8V; 2.1V≤VIH | |||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
RGB parallelo (1 ch, bit 6) | Connettore | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | pc 1 | 33 perni | 0,5 millimetri | DRGB-33P1C6B-020A |
LQ075V3DG01 supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 151,68 (W)×113.76 (H) millimetro, una dimensione del profilo di 179 (W)×139.5 (H) millimetro, osservante una dimensione di area di 156,3 (W)×118.4 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 365g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ075V3DG01 fornisce il rapporto transimissive di contrasto di 600:1 di luminosità dell'esposizione del ² di 400 cd/m, 70/70/60/65 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 5/21 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato superiore) e divertirsi delle ore 50K, driver esterno della lampadina ulteriormente è necessario.
