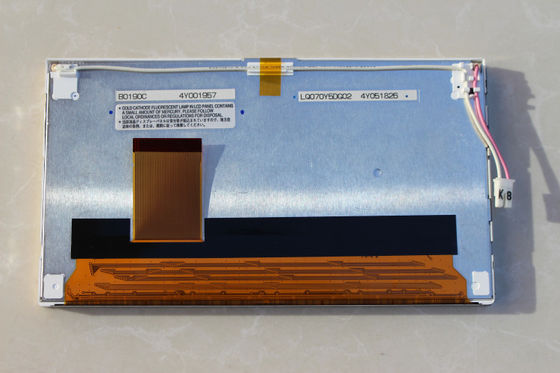

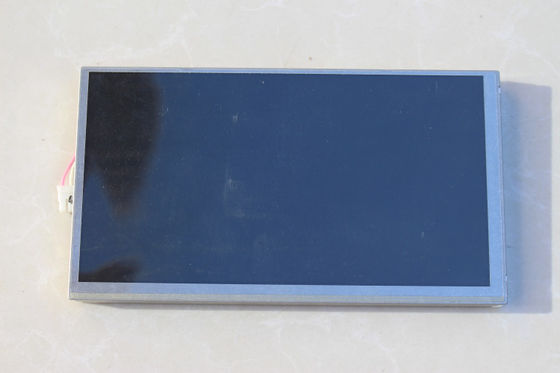

Dettagli:
|
Marca: | Tagliente | Modello: | LQ070Y5DG02 |
---|---|---|---|
Formato del pixel: | 800 (RGB) ×480 [WVGA] 134PPI | Dimensione diagonale: | A 7,0 pollici |
Luminanza: | un ² di 380 cd/m (tipo.) | Sorgente luminosa: | CCFL [1 pc], ore 10K, SENZA driver |
Tipo di interfaccia: | RGB parallelo (1 ch, bit 6), 50 perni FPC | Ambiente: | Temperatura di funzionamento: -30 ~ °C 85; Temperatura di stoccaggio: -40 ~ °C 85; Livello di vibraz |
Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
LQ070 serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
Dimensione del pannello: | A 7,0 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
800 (RGB) ×480, WVGA | Banda verticale di RGB | 0.065×0.1735 millimetro | 0.195×0.1735 millimetro [134PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
156×82.8 millimetro | 157.7×84.75 millimetro | 168×94 millimetro | 8.85/11.75 (tipo. /Max.) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 17:9 (W: H) | Tipo del paesaggio | ||
Fissazione: | Senza | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 185g (massimo) | Anabbagliante |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 380 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 100:1 (minuti) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
65/65/60/65 (tipo.) (CR≥10) | 6 in punto | 30/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
6485K | 262K (6 bit) | X: 0,313; Y: 0,329 |
Consumo di energia: | 4.5W (tipo.) |
---|---|
Frame per secondo: | 60Hz |
Ricerca inversa: | Sì (U/D, L/R) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
40/8/0.2/-0.2/0.05/-0.10mA (tipo.) (ISHA/ISHD/IDD/IEE/ICC/ISS) | 5.3/2.7/15/-12.0/-17.4V (tipo.) (VSHA/VSHD/VDD/VEEDC/VSS) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.2VSHD; 0.8VSHD≤VIH≤VSHD | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | FPC | RGB parallelo (1 ch, bit 6) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
pc 1 | 50 perni |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo | Forma di U | pc 1 | 10K (minuto) | - | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
6.0±0.5mA | 640/720/800V (minuto/tipo. /Max.) | 4.32W (tipo.) | ||||
Tensione d'apertura | Frequenza della lampada | |||||
2100/2200V (massimo) (Ta=+25/-30℃) | 30/100KHz (minuto/massimo) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | Nessun | ||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHSR-02VS-1 | pc 1 | 3,5 millimetri | 2 perni | BLL-2PINS-HL |
LQ070Y5DG02 supporto di visualizzazione 800 (RGB) ×480 (WVGA) con l'allungamento del 17:9 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 156 (W)×82.8 (H) millimetro, una dimensione del profilo di 168 (W)×94 (H)×11.75 (D) millimetro, osservante una dimensione di area di 157,7 (W)×84.75 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 185g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ070Y5DG02 fornisce il rapporto transimissive di contrasto di 100:1 di luminosità dell'esposizione del ² di 380 cd/m, 65/65/60/65 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
