Dettagli:
|
| Modello di pannello: | LQ070Y5DE01 | Marca del pannello: | - Spiccato. |
|---|---|---|---|
| Brillantezza: | un ² di 320 cd/m (tipo.) | Dimensione del pannello: | 7.0 inchi |
| Tipo di lampada: | 1 PC CCFL, senza autista | Interfaccia del segnale: | RGB parallelo (1 ch, 6 bit), 50 pin FPC |
| Risoluzione del Parlamento europeo: | 800 ((RGB) × 480, WVGA, 134PPI | Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di conservazione: -40 ~ 85 °C; Livello di vib |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 320 (Tipo) | 65/65/60/65 (tipo) | 30/50 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 100: 1 (min.) (trasmissione) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6274K | 262K (6-bit) | X:0.315; Y:0.345 |
| Dimensione del pannello: | 7.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 480 [WVGA] | Striscia verticale RGB | 0.195×0.1725 [134PPI] | 0.065 x 0.1725 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 156 ((H) × 82.8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 179 (H:V) | ||
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 280 g (massimo) | - | - | ||
| Scansione inversa: | Sì (U/D, L/R) |
|---|---|
| Frequenza verticale: | 60 Hz |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo | 1 pezzo | Forma a U | - | - | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 660±70V | 60,0 ± 0,5 mA | 7.92W (Tip.) | ||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 30/100KHz (min./max.) | 1125/1280V (massimo) (Ta=+25/-30°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHR-04VS-1 | 40,0 mm | 4 perni | 1 pezzo | BLL-4PINS-LNNH | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (Tip.) ((VDD/VSHA/VSHD) | 0.20/40/8mA (tipo) ((IDD/ISHA/ISHD) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | RGB parallelo (1 ch, 6 bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | ||||
LQ070 Serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03

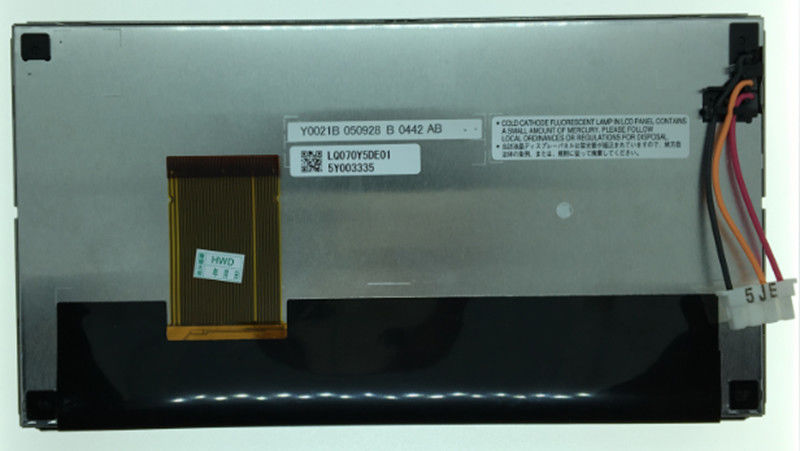

LQ070Y5DE01 supporta il display800 ((RGB) × 480(WVGA) con rapporto di aspetto di 17:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 156 ((W) × 82.8 ((H) mm, dimensioni di contorno di 171.6 ((W) × 93.2 ((H) × 14.35 ((D) mm, dimensioni della superficie di visualizzazione di 157,7 ((W) × 84,27 ((H) mm, peso netto di 280g (Max.). Come prodotto LCM TN, normalmente bianco, trasmissivo, LQ070Y5DE01 può fornire 320 cd/m2 luminosità di visualizzazione 100:1 rapporto di contrasto trasmissivo, 65/65/60/65 (Tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 30/50 (Tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato 1 pcs CCFL come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge, è inoltre necessario un driver di retroilluminazione esterno.
