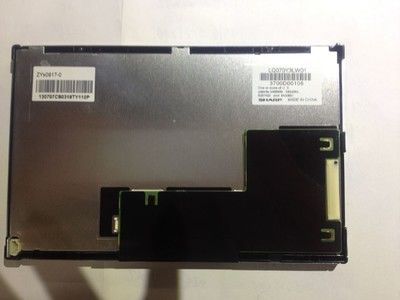

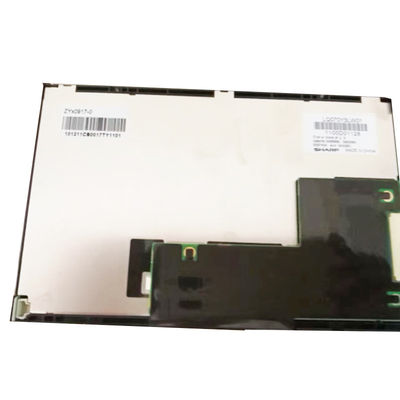

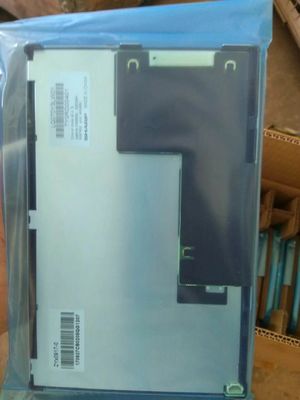

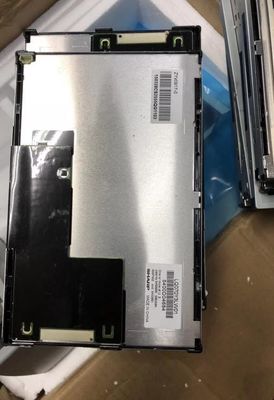

Dettagli:
|
| Nome del modello: | LQ070Y3LW01 | Produttore: | - Spiccato. |
|---|---|---|---|
| Luminanza: | 360 cd/m2 (Typ.) | Dimensione dello schermo: | A 7,0 pollici |
| Numero di pixel: | 800×480 ((RGB) (WVGA) 133PPI | Tipo del segnale: | LVDS (1 ch, 8-bit), 20 pin Collegatore |
| Lampade di sfondo: | 7S2P WLED, 50K ore, senza conducente | Max. Valutazioni: | Temperatura di conservazione: -25 ~ 70 °C Temperatura di funzionamento: -10 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ070 Serie LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 360 (tipo) | 85/85/85/85 (tipo) | 35 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6551K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.310; Y:0.340 | |
| Variante bianca: | 1.25 (massimo) ((5 punti) | ||
| Dimensione del pannello: | 7.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800×480 ((RGB) [WVGA] | Striscia orizzontale RGB | 0.1905×0.1905 [133PPI] | 0.1905 x 0.0635 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.40 ((H) × 92.94 ((V) | 163.2 ((H) × 104 ((V) | 9.0±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 159 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M2) sulla lunetta verso l'alto e verso il basso | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 175 g (tipo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 7S2P | 2 corde | 50K ((Tip.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 22.1/24.0V (tipo/massimo) | 45/60mA (tipo/massimo) | 2.0W (Tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| molex | 501568-0607 | 10,0 mm | 6 perni | 1 pezzo | BLE-6PINS-NAACCN | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 190/255mA (tipo) | 0.63W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 8 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | DF14H-20P-1.25H ((56) | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-020C | |
LQ070Y3LW01 supporta il display800×480 ((RGB)(WVGA) con rapporto di aspetto di 15:9 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 152.4 ((W) × 91.44 ((H) mm, dimensioni di contorno di 163.2 ((W) × 104 ((H) × 9.5 ((D) mm, area di visualizzazione di 155.40 ((W) × 92.94 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 175 g (Tipo).LQ070Y3LW01 può fornire 360 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 35 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni puntoQuesto prodotto ha adottato il sistema di retroilluminazione 7S2P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
