Dettagli:
|
| Produttore: | - Spiccato. | Nome del modello: | LQ070Y3LG05 |
|---|---|---|---|
| Dimensione dello schermo: | A 7,0 pollici | Luminanza: | 380 (tipo) (cd/m2) |
| Tipo del segnale: | LVDS (1 Ch, 8 bit), un connettore di 30 perni | Lampade di sfondo: | WLED, 20K ore, con LED Driver |
| Numero di pixel: | 800 ((RGB) × 480 (WVGA) 134PPI | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -10 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||

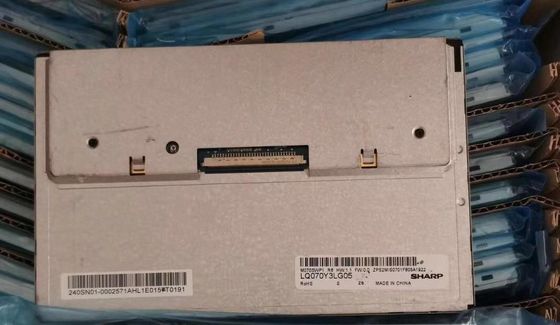

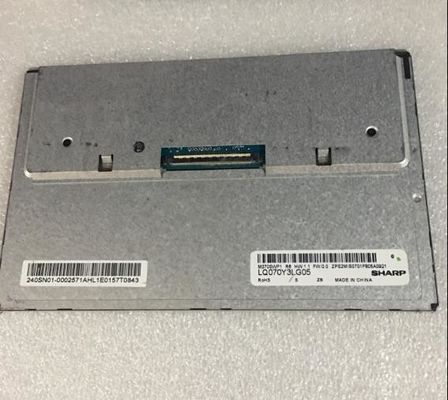

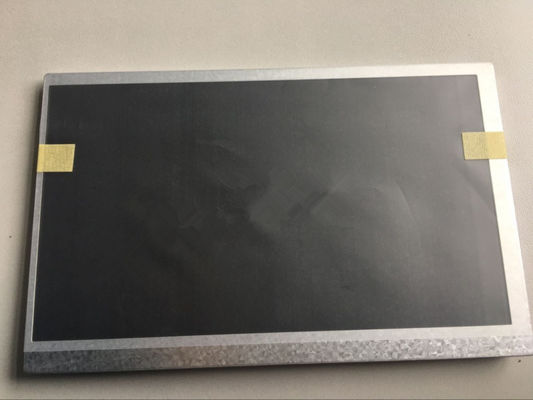

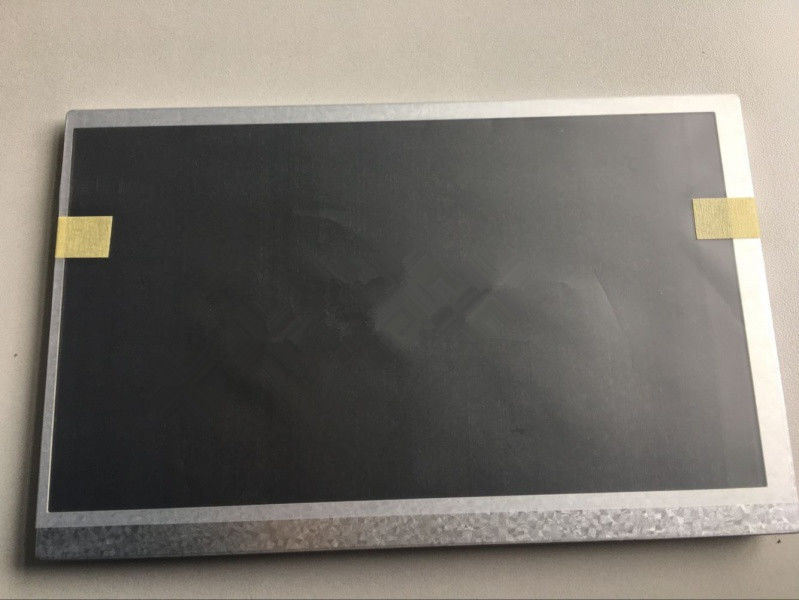

LQ070 Serie LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Informazioni di base: | Marchio | SCHIARPO | Modello | LQ070Y3LG05 |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 7.0" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -10 ~ 70 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 800 ((RGB) × 480, WVGA | Punteggio (mm) | 0.064×0.1805 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.192×0.1805 (H×V) [134PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 153.6 ((H) × 86.64 ((V) | Superficie di Bezel ((mm) | 156.0(H) × 89.04(V) |
| Contorno Dim. ((mm) | 165 ((H) × 104 ((V) | Profondezza ((mm) | 5.0/7.71 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 195 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 380 (tipo) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 70/70/50/70 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 16 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.310; Y:0.330 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.43 (massimo) ((5 punti) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 200/230 mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.8W (massimo.) | |||||
| Tipo di segnale: | LVDS (1 ch, 8 bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| Starconn | 093G30-B0001A-M4 | 1 pezzo | 30 perni | 10,0 mm | ||
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 20K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/16.0V (min./tipo/massimo) | Fornitura corrente | - | ||
| Consumo | 2.1W (massimo) | |||||
LQ070Y3LG05 supporta il display800 ((RGB) × 480(WVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 153.6 ((W) × 86.64 ((H) mm, dimensioni di contorno di 165 ((W) × 104 ((H) × 7.71 ((D) mm, dimensioni di area di visualizzazione di 156,0 ((W) × 89,04 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 195 g (Max.).LQ070Y3LG05 può fornire 380 cd/m2 luminosità del display 5001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/50/70 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 16 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 20K ore, con driver LED.
