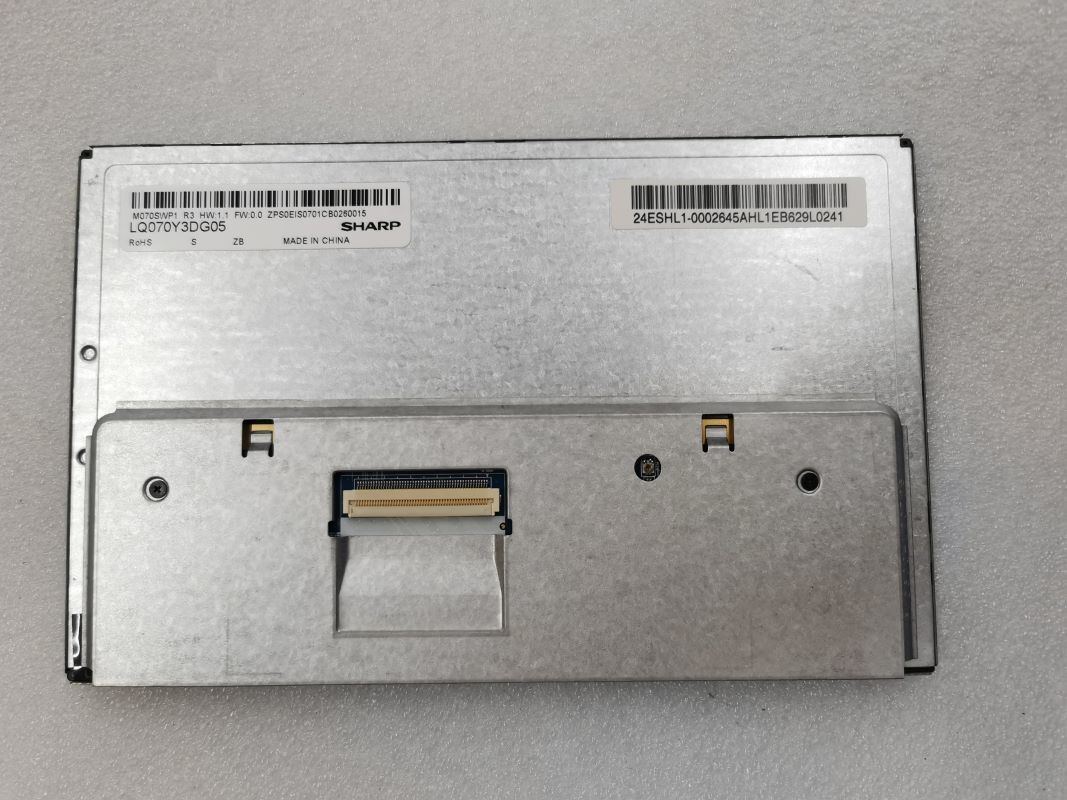

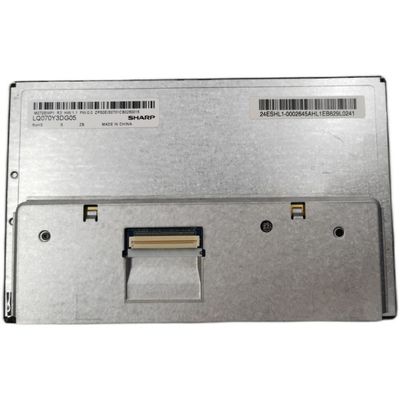

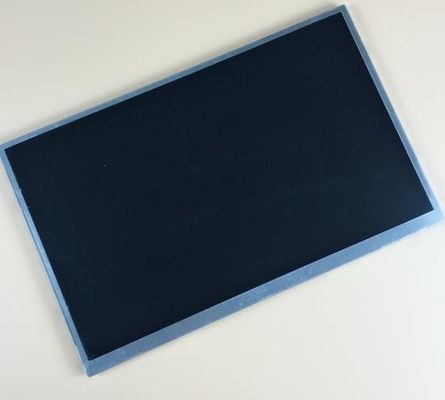

Dettagli:
|
| Produttore: | - Spiccato. | Nome del modello: | LQ070Y3DG05 |
|---|---|---|---|
| Dimensione dello schermo: | A 7,0 pollici | Luminanza: | ² di 350cd/m |
| Numero di pixel: | 800 ((RGB) × 480 (WVGA) 134PPI | Tipo del segnale: | RGB parallelo (1 ch, 8-bit), 50 pin Collegatore |
| Lampade di sfondo: | WLED, 20K ore, con LED Driver | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ070 Serie LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Informazioni di base: | Marchio del pannello | SCHIARPO | Modello di pannello | LQ070Y3DG05 1 Compatibile |
|---|---|---|---|---|
| Dimensione diagonale | 7.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | M070SWP1 R3 | |
| Affidabilità: | Temperature operative. | -20 ~ 70 °C | Temperatura di stoccaggio. | -30 ~ 80 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 480 [WVGA] | Punte di passo | 0.064 × 0,1805 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.192 × 0,1805 mm (H × V) [134PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 153.6 × 86,64 mm (H × V) | Zona di Bezel | 156.0 × 89,04 mm (H × V) |
| Il contorno Dim. | 165 × 104 mm (H × V) | Profondità del profilo | 5/8.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | ||
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 194 g (tipo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 350 cd/m2 (Typ.) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 70/70/50/70 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 16 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.310" Wy:0.330 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.43 (massimo) ((5 punti) |
| Frequenza di fotogramma: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Caratteristiche della retroilluminazione: | Forma della lampada | - | Tipo di lampada | WLED | Tempo di vita | 20K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | - | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale del pannello | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 4.5/12.0/16.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 2.1W (massimo) | |||||
| Sistema di segnale: | RGB parallelo (1 ch, 8-bit) | Voltaggio logico | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 100/150 mA (tipo/massimo) | ||
| Consumo | 0.5W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| Starconn | 089H50-000000-G2-R | 0.5 mm | 50 perni | 1 pezzo | ||
LQ070Y3DG05 supporta il display800 ((RGB) × 480(WVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 153,6 ((W) × 86,64 ((H) mm, dimensioni di contorno di 165 ((W) × 104 ((H) × 8.2 ((D) mm, dimensioni di area di visualizzazione di 156,0 ((W) × 89,04 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 194 g (tipo).LQ070Y3DG05 può fornire 350 cd/m2 luminosità del display 5001:1 rapporto di contrasto trasmissivo, angolo di visione 70/70/50/70 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 16 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K ore, con LED Driver.
