Dettagli:
|
| Modello di pannello: | LQ070Y3DG02 | Marca del pannello: | - Spiccato. |
|---|---|---|---|
| Risoluzione del Parlamento europeo: | 800×480 ((RGB), WVGA, 133PPI | Dimensione del pannello: | 7.0 inchi |
| Tipo di lampada: | 8S3P WLED, 10K ore, senza conducente | Interfaccia del segnale: | RGB parallelo (1 ch, 8-bit), 51 pin FPC |
| Brillantezza: | ² di 280cd/m | Ambiente: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di conservazione: -30 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||

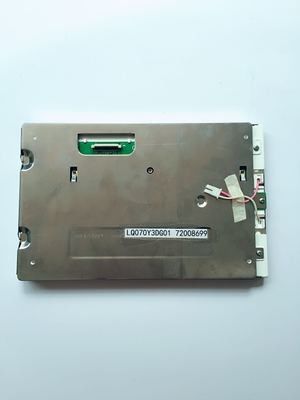

LQ070 Serie LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Dimensione dello schermo: | 7.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 800×480 ((RGB), WVGA | Striscia orizzontale RGB | 0.1905×0.0635 mm | 0.1905×0.1905 mm [133PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 152.4 × 91,44 mm | - | 164.9×104 mm | 5.0/5.3 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 15:9 | Tipo di paesaggio | ||
| Pannello tattile: | Punti di contatto | Tipo di segnale | Controller | Tecnologia |
| - | - | senza touch controller | Tocco resistivo a 4 fili | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 160/175 g (tipo/massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 280 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 4501 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 65/65/50/60 (tipo) | 35 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| Uniformità bianca: | 1.10/1.30 (Tipo/Max.) ((5 punti) | ||
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 10K ((Min.) | 8S3P | 3 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 25.6/28.0V (tipo/massimo) | 20 mA (tipo) | 1.54W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Incluso nell'interfaccia del segnale del pannello | - | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 1.8/2.85V (tipo) (VDDIO/VCI) | 10/45mA (tipo) ((IDDIO/IVCI) | - | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,3VDDIO; 0,7VDDIO≤VIH≤VDDIO | |||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 8-bit) | FPC | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 51 perni | 0.3 mm | ||||

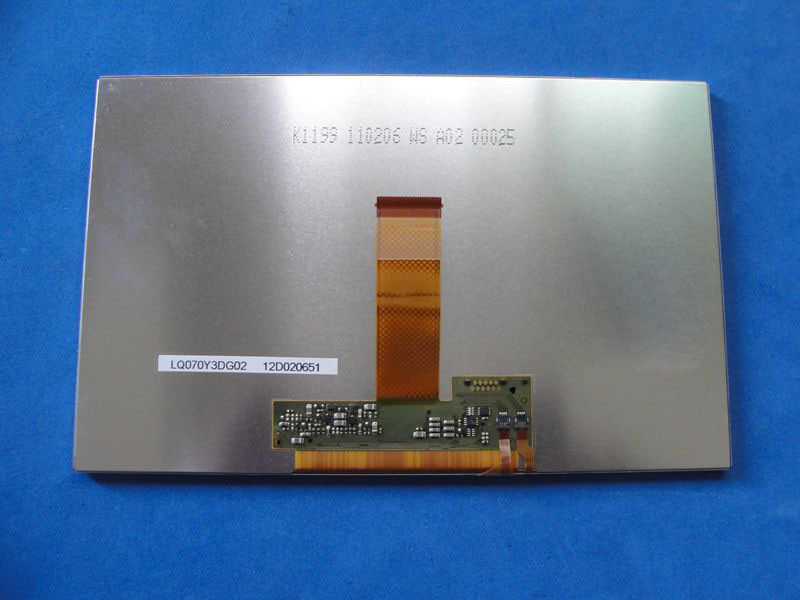

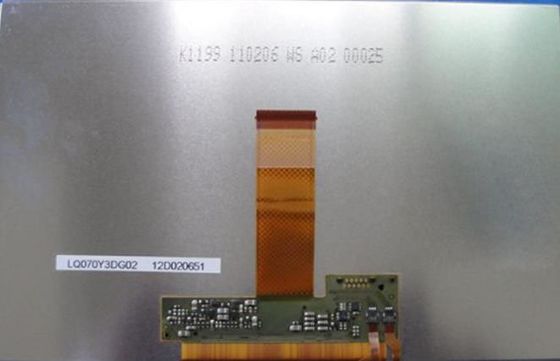

LQ070Y3DG02 supporta il display800×480 ((RGB)(WVGA) con rapporto di aspetto di 15:9 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 152.4 ((W) × 91.44 ((H) mm, dimensioni di contorno di 164.9 ((W) × 104 ((H) × 5.3(D) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 160/175 g (tipo/massimo).LQ070Y3DG02 può fornire 280 cd/m2 luminosità del display 4501:1 rapporto di contrasto trasmissivo, 65/65/50/60 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 35 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 48% (NTSC).Questo prodotto ha adottato 8S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
