Dettagli:
|

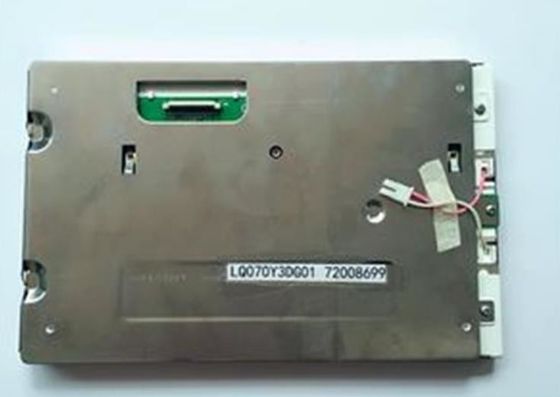

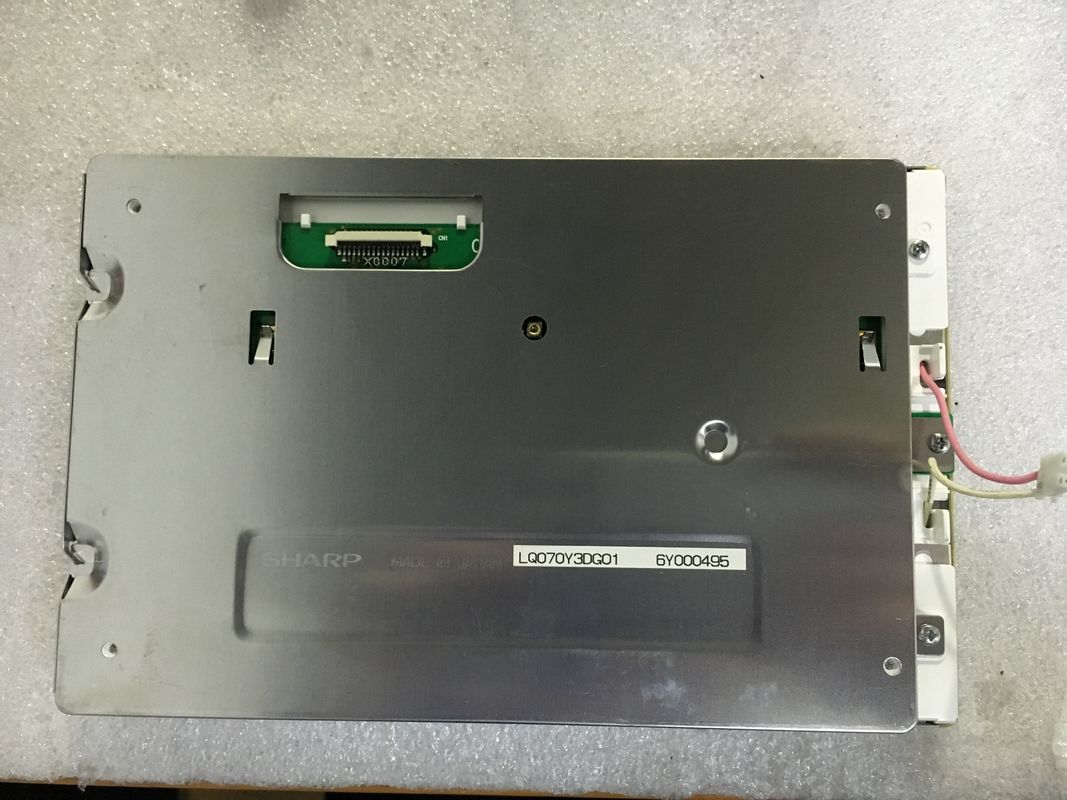

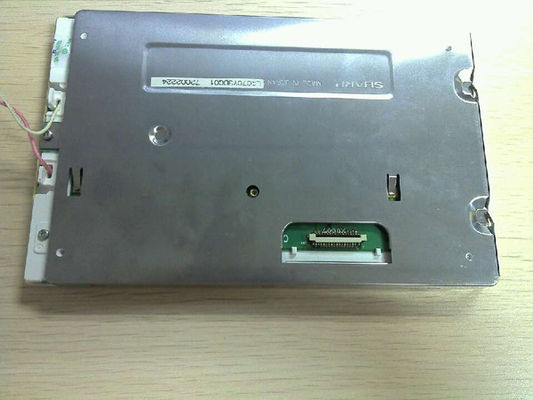

| Modello: | LQ070Y3DG01 | Marchio: | - Spiccato. |
|---|---|---|---|
| Dimensione diagonale: | A 7,0 pollici | Luminanza: | 380 cd/m2 (Typ.) |
| Tipo di interfaccia: | CMOS (1 ch, 6 bit) 32 pin Collegatore | Fonte di luce: | CCFL [1 pezzo], 15K ore, W/O Driver |
| Format pixel: | 800 (RGB) ×480 [WVGA] 133PPI | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -25 ~ 75 °C |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ070 Serie LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Caratteristiche dei pixel: | Risoluzione | 800 ((RGB) × 480, WVGA | Punteggio (mm) | 0.0635×0.1905 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1905×0.1905 (H×V) [133PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 152.4 ((H) × 91.44 ((V) | Superficie di Bezel ((mm) | 157.2 ((H) × 96.35 ((V) |
| Contorno Dim. ((mm) | 175 ((H) × 111,5 ((V) | Profondezza ((mm) | 13.5/13.8 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 159 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori di montaggio posteriori (4-Φ2.2) | |||
| Altre specifiche: | Peso | 340 g (tipo) | Trattamento | - |
| Informazioni di base: | Luminanza ((cd/m2) | 380 (tipo) | Rapporto di contrasto | 3501 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 60/60/50/60 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 10/15 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | - |
| Framerate: |
60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Consumo di energia: | 5.3W (tipo) |
| Segnale elettrico: | Fornitura di tensione | 5.0V (tipo) | Fornitura corrente | 300/450mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.5W (tipo) | |||||
| Tipo di segnale: | CMOS (1 ch, 6 bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JAE | IL-FPR-32S-VF | 1 pezzo | 32 perni | 0.5 mm | ||
| Caratteristiche della retroilluminazione: | Forma | Diritta. | Tipo | CCFL | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 1 pezzo | Tempo di vita | 15K ((Tip.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 760±80V | Fornitura corrente | 50,0 ± 0,5 mA | ||
| Frequenza | 40/70KHz (min./max.) | Voltaggio di avvio | 1640V (max.) (Ta=0°C) | |||
| Consumo | 3.8W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JST | SM02B-BHSS-1-TB | 1 pezzo | 2 perni | 3.5 mm | BLL-2PINS-HL | |
| Guidatore di retroilluminazione: | - No, no. | |||||
LQ070Y3DG01 supporta il display800 ((RGB) × 480(WVGA) con rapporto di aspetto di 15:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 152.4 ((W) × 91.44 ((H) mm, dimensioni di contorno di 175 ((W) × 111.5 ((H) × 13.8 ((D) mm, area di visualizzazione di 157,2 ((W) × 96,35 ((H) mm, peso netto di 340g (Tipo). Come prodotto LCM TN, normalmente bianco, trasmissivo, LQ070Y3DG01 può fornire 380 cd/m2 luminosità di visualizzazione 350:1 rapporto di contrasto trasmissivo, 60/60/50/60 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/15 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una palette di 262K colori. Questo prodotto ha adottato 1 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore,È inoltre necessario un driver di retroilluminazione esterno.
