Dettagli:
|
| Produttore: | - Spiccato. | Nome del modello: | LQ070T5DR02 |
|---|---|---|---|
| Lampade di sfondo: | 2 PC CCFL, 10K ore, senza autista | Tipo del segnale: | RGB parallelo (1 ch, 6 bit), 36 pin Collegatore |
| Dimensione dello schermo: | 7.0 inchi | Luminanza: | 400 cd/m2 (Typ.) |
| Numero di pixel: | 480 ((RGB) × 240 (WQVGA) 77PPI | Max. Valutazioni: | Temperatura di conservazione: -40 ~ 85 °C Temperatura di funzionamento: -30 ~ 85 °C; Livello di vibr |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||

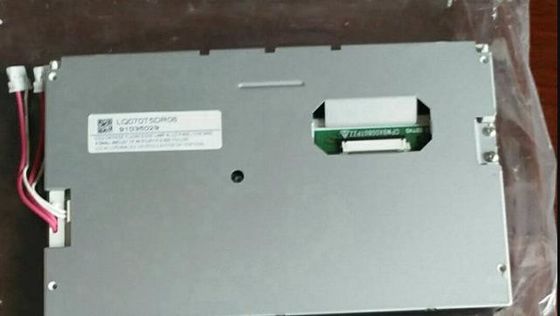

LQ070 Serie LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01

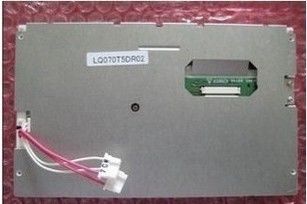

| Informazioni di base: | Marchio | SCHIARPO | Modello | LQ070T5DR02 |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 7.0" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -40 ~ 85 °C | Temperature operative. | -30 ~ 85 °C |
| RoHS | - | Vibrazione | 2.9G (28,4 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 480 (RGB) × 240, WQVGA | Punteggio (mm) | 0.107 × 0,3625 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.321×0.3625 (H×V) [77PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 154.08 ((H) × 87 ((V) | Superficie di Bezel ((mm) | 159.1 ((H) × 91.9 ((V) |
| Contorno Dim. ((mm) | 170.1 ((H) × 103.4 ((V) | Profondezza ((mm) | 15.2±0.5 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori di montaggio posteriori (4-Φ2.05) | |||
| Altre specifiche: | Peso | 280 g (massimo) | Trattamento | Antiglare, antiriflesso |
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 1001 (min.) (Trasmissiva) |
|---|---|---|---|---|
| Angolo di visione | 65/65/40/65 (tipo) ((CR≥5) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 30/50 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | - |
| Segnale elettrico: | Fornitura di tensione | 5/10/-10V (tipo) ((VSH/VGH/VGL) | Fornitura corrente | 35/25/-22mA (tipo) ((ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 6 bit) | Tensione del segnale | VIL≤0,9V; 2,3V≤VIH | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JST | 36FLZ-RSM1-R-TB | 1 pezzo | 36 perni | 0.5 mm | DRGB-36P1C6B-020A | |
| Caratteristiche della retroilluminazione: | Forma | Diritta. | Tipo | CCFL | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 2 pezzi | Tempo di vita | 10K (min.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 370±40V | Fornitura corrente | 60,0 ± 0,5 mA | ||
| Frequenza | 45/70KHz (min./max.) | Voltaggio di avvio | 1300/1350V (max.) ((Ta=+25/-30°C) | |||
| Consumo | 4.5W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JST | BHR-02(8.0)VS-1N | 2 pezzi | 2 perni | 80,0 mm | BLL-2PINS-HL | |
| Guidatore di retroilluminazione: | - No, no. | |||||

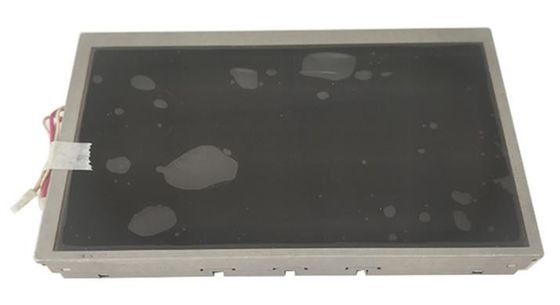

LQ070T5DR02 supporta il display480 (RGB) × 240(WQVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 154.08 ((W) × 87 ((H) mm, dimensioni di contorno di 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, area di visione di 159,1 ((W) × 91,9 ((H) mm, con trattamento superficiale di Antiglare, Antireflessione, peso netto di 280 g (Max.).LQ070T5DR02 può fornire 400 cd/m2 luminosità del display 1001:1 rapporto di contrasto trasmissivo, 65/65/40/65 (Typ.) ((CR≥5) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 30/50 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori. Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di lavoro di 10K ore,È inoltre necessario un driver di retroilluminazione esterno.
