Dettagli:
|
| Produttore: | - Spiccato. | Nome del modello: | LQ065T9BR53 |
|---|---|---|---|
| Numero di pixel: | 400 ((RGB) × 240 (WQVGA) 72PPI | Angolo di visione: | 50/50/40/50 |
| Dimensione dello schermo: | A 6,5 pollici | Luminanza: | 220 cd/m² (tipico) |
| Lampade di sfondo: | 1 PC CCFL, 10K ore, senza autista | Tipo del segnale: | Analog RGB + Composite Video (NTSC/PAL), connettore a 24 pin |
| Disposizioni: | Striscia verticale RGB | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 85 °C Temperatura di funzionamento: -30 ~ 85 °C; Livello di vibr |
| Evidenziare: | Esposizione tagliente di CCFL TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ065 Serie LQ065T9BR53 LQ065T9BR52 LQ065T9BR51U
| Caratteristiche dei pixel: | Format pixel | 400 ((RGB) × 240 [WQVGA] | Punte di passo | 0.1195 × 0,3305 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.3585×0.3305 mm (H×V) [72PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 143.4×79.326 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 155 × 89,2 mm (H × V) | Profondità del profilo | 12.5 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | ||
| Altre caratteristiche: | Peso | 205 g (tipo) | Superficie | Antiglare |
| Informazioni di base: | Brillantezza | 220 cd/m2 (Typ.) | Rapporto di contrasto | 601:1 (Tipico) (Trasmettitore) 7:1 (Tipico) (Riflettente) |
|---|---|---|---|---|
| Angolo di visione | 50/50/40/50 (tipo) | Modalità ottica | TN, normalmente bianco, trasflettivo | |
| Direzione di visione | Alle sei. | Tempo di risposta | 15/35 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | Colore completo |
| Temperatura del colore | 6485K | Uniformità bianca | - | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Transmittanza | - |
| Tipo 3D | - | Riflessione | 10% (Tipico) |
| Caratteristiche della retroilluminazione: | Forma della lampada | - | Tipo di lampada | CCFL | Tempo di vita | 10K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 1 pezzo | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 700±70V | Input corrente | 6.5±0.5mA | ||
| Frequenza | 35/60KHz (min./max.) | Voltaggio di partenza | 3000/3000V (massimo) (Ta=+25/-30°C) | |||
| Consumo | 4.55W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-02(8.0)VS-1N | 80,0 mm | 2 perni | 1 pezzo | BLL-2PINS-HL | |
| Sistema di segnale: | Video RGB analogo + video composito (NTSC/PAL) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5/13/-16V (tipo) ((VSH/VGH/VGL) | Input corrente | 60/1.3/3mA (tipo) (ISH/IGH/IGL) | ||
| Consumo | 365/489 mW (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| FCI | SFR24R-1STE1 | 0.8 mm | 24 perni | 1 pezzo | ||

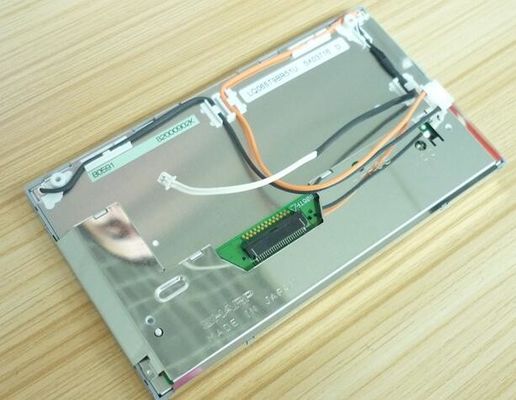

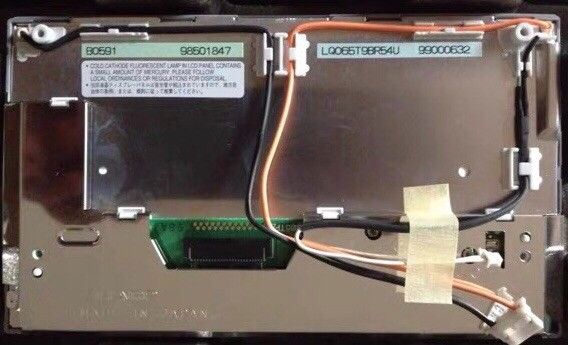

LQ065T9BR53 supporta il display400 ((RGB) × 240(WQVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 143.4 ((W) × 79.326 ((H) mm, dimensioni di contorno di 155 ((W) × 89.2 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 205g (tipo).1 rapporto di contrasto trasmissivo, 7:1 (tipico) rapporto di contrasto riflettente, angolo di visione 50/50/40/50 (tipico) (CR≥5) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 15/35 (tipico) (Tr/Td) ms,presentando così una palette di colori a colori. Questo prodotto ha adottato 1 pcs CCFL come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 10K ore, è ulteriormente necessario un driver di retroilluminazione esterno.
