Dettagli:
|
| Modello: | LQ064X3LW01 | Marchio: | - Spiccato. |
|---|---|---|---|
| Luminanza: | ² di 350cd/m | Dimensione diagonale: | 6.4 pollici |
| Fonte di luce: | WLED, 70K ore, con LED Driver | Tipo di interfaccia: | LVDS (1 ch, 8-bit) 20 pin Collegatore |
| Format pixel: | 1024 ((RGB) × 768 [XGA] 200PPI | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -25 ~ 70 °C |
| Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 350 (Tipico) | 80/80/80/80 (tipo) | 35 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6914K | 16.7M (8-bit) | X:0.305; Y:0.330 |
| Dimensione del pannello: | 6.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1024 ((RGB) × 768 [XGA] | Striscia verticale RGB | 0.12675×0.12675 [200PPI] | 0.04225×0.12675 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 129.792 ((H) × 97.344 ((V) | - | 153.4 ((H) × 122 ((V) | 9.0/9.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 220 g (massimo) | - | Rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 70K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | SM06B-SHLS-TF | 10,0 mm | 6 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0±1.2V | 380/460mA (tipo/massimo) | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 230/360mA (tipo/ma.) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 8 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | DF14A-20P-1.25H | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010 | |

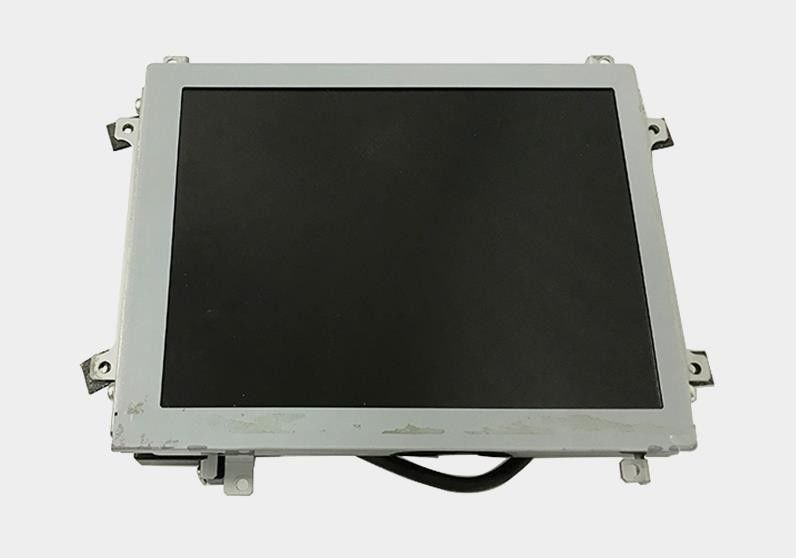

LQ064X3LW01 supporta il display1024 ((RGB) × 768(XGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 129.792 ((W) × 97.344 ((H) mm, dimensioni di contorno di 153.4 ((W) × 122 ((H) × 9.5 ((D) mm, con trattamento superficiale di rivestimento duro (3H), peso netto di 220g (Max.). Come prodotto ASV, normalmente nero, LCM trasmissivo, LQ064X3LW01 può fornire 350 cd/m2 luminosità di visualizzazione 800:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 35 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 70K ore, con driver LED.
